Panele fotowoltaiczne – podstawowe informacje

Panele fotowoltaiczne, określane także jako moduły fotowoltaiczne, to urządzenia elektryczne zaprojektowane do przekształcania promieniowania słonecznego bezpośrednio w energię elektryczną. Składają się z zestawu ogniw wykonanych z materiałów półprzewodnikowych, najczęściej z krzemu krystalicznego, które pod wpływem padającego światła generują prąd stały (DC) w procesie zwanym efektem fotowoltaicznym.

W praktycznej instalacji PV panele fotowoltaiczne stanowią główny element generujący energię elektryczną. Z energii wytworzonej przez panele korzysta się przede wszystkim bezpośrednio w gospodarstwie domowym lub obiekcie, a nadwyżki mogą być przekazywane do sieci elektroenergetycznej lub magazynowane w systemach akumulatorowych. Aby możliwe było wykorzystanie tej energii przez typowe urządzenia elektryczne, konieczne jest przekształcenie prądu stałego na zmienny przy użyciu falownika (inwertera), który stanowi kolejny kluczowy komponent każdej instalacji PV.


1. Jak działają panele fotowoltaiczne?

Panele fotowoltaiczne działają dzięki zjawisku fotowoltaicznemu, które polega na przekształcaniu energii świetlnej w energię elektryczną. Każde ogniwo fotowoltaiczne, najczęściej wykonane z krzemu monokrystalicznego lub polikrystalicznego, tworzy pole elektryczne na styku warstw o różnych właściwościach elektrycznych. Gdy na powierzchnię ogniwa padają fotony światła, wybijają one elektrony z atomów krzemu. Uwolnione elektrony zaczynają się przemieszczać, co powoduje przepływ prądu stałego (DC).

Prąd ten nie jest jeszcze bezpośrednio użyteczny dla domowych urządzeń elektrycznych, dlatego w instalacji PV łączy się wszystkie panele w tzw. stringi, a następnie kieruje prąd do falownika (inwertera). Falownik przekształca prąd stały na prąd zmienny (AC), zgodny z parametrami sieci energetycznej i gotowy do wykorzystania w domu lub biurze.

Wydajność instalacji PV zależy od kilku kluczowych czynników:

  • Natężenie promieniowania słonecznego – im więcej słońca, tym więcej energii.
  • Kąt nachylenia paneli – optymalny kąt zależy od szerokości geograficznej.
  • Orientacja względem stron świata – najlepsza ekspozycja to południe.
  • Temperatura pracy – zbyt wysoka temperatura może obniżać sprawność modułów.

Dobrze zaprojektowana instalacja fotowoltaiczna zapewnia maksymalną produkcję energii przez cały rok, dzięki czemu inwestycja w instalację PV staje się opłacalna i przynosi wymierne oszczędności przez cały rok.

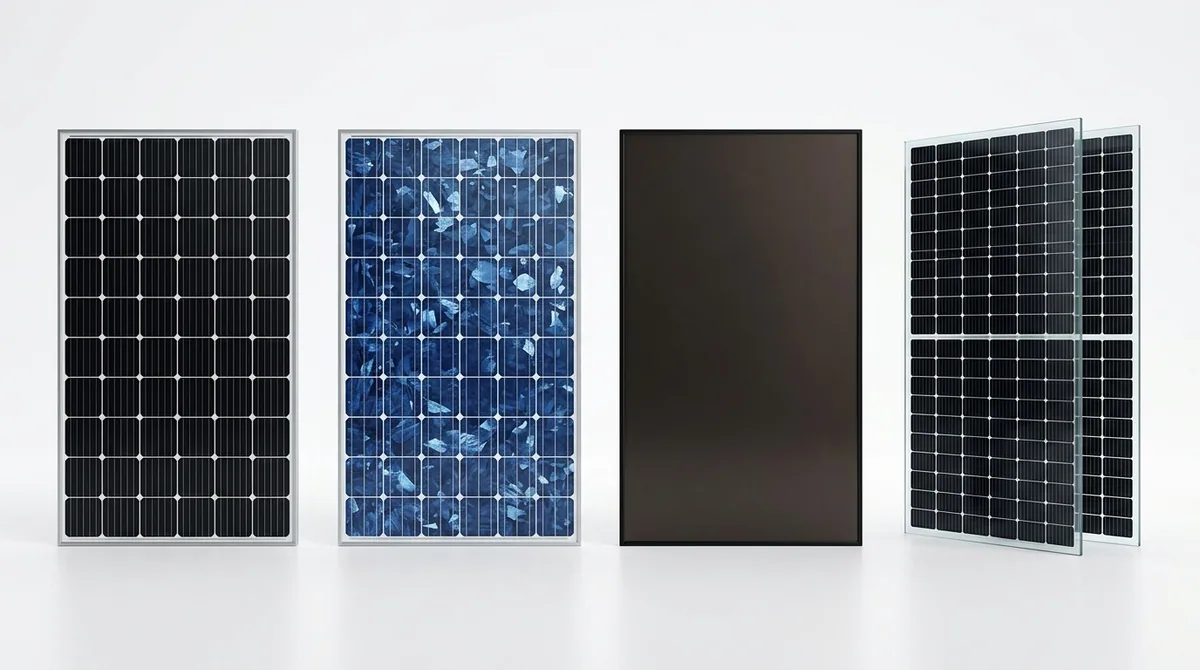

2. Rodzaje paneli fotowoltaicznych

Panele fotowoltaiczne można podzielić na trzy główne typy w zależności od technologii wykonania ogniw: monokrystaliczne, polikrystaliczne oraz cienkowarstwowe (Thin-Film). Każdy z nich ma swoje zalety, ograniczenia i zastosowania, które warto znać przed wyborem instalacji.

2.1 Panele monokrystaliczne (Mono-Si) – klasyczne i Full Black

Panele monokrystaliczne wykonuje się z pojedynczych kryształów krzemu o jednolitej strukturze krystalograficznej. Ta cecha sprawia, że straty energii związane z granicami ziaren są minimalne, a sprawność ogniw osiąga najwyższe wartości wśród krzemowych paneli, zazwyczaj powyżej 20% (nowoczesne ogniwa n-type sięgają nawet 24–25%).

  • Budowa ogniwa: Pojedyncza płytka krzemu o grubości 150–200 µm, pokryta warstwą antyrefleksyjną (często Full Black – jednolity czarny wygląd ogniwa i ramki, wysoka estetyka) z tlenku lub azotku krzemu. Na powierzchni znajdują się przewodzące listwy (busbary) oraz drobna siatka metaliczna lub cienkowarstwowe ścieżki metaliczne (w wersji n-type), które odprowadzają prąd. Możliwość zastosowania technologii Multi Busbar, zmniejszającej straty prądowe i ryzyko mikropęknięć.
  • Technologie Mono-Si:
  • Mono standard: klasyczne ogniwa monokrystaliczne, stosowane w instalacjach domowych, o wysokiej sprawności i jednolitym, ciemnym kolorze.
  • Mono PERC (Passivated Emitter Rear Contact): dodanie pasywującej warstwy na tylnej stronie ogniwa zmniejsza rekombinację elektronów i zwiększa absorpcję światła.
  • Mono PERC Half-Cut i Multi Busbar: ogniwa przecięte na pół zmniejszają straty prądowe i poprawiają wydajność przy częściowym zacienieniu. Multi Busbar zwiększa niezawodność i redukuje ryzyko mikropęknięć.
  • Mono n-type (TOPCon, HJT, IBC): obecnie najszybciej rozwijający się standard. Ogniwa typu N są domieszkowane fosforem, co czyni je odpornymi na degradację wywołaną światłem (LID). Oferują wyższą sprawność (nawet powyżej 23%) oraz lepszą wydajność w upalne dni i przy słabym oświetleniu. Technologia n-type często korzysta z tzw. technologii bezszynowej (Busbarless) lub bardzo cienkich drucików, co minimalizuje zacienienie ogniwa przez same przewody. W 2025 roku ogniwa n-type stały się podstawowym wyborem, oferując nie tylko wyższą sprawność, ale i znacznie dłuższe gwarancje wydajnościowe (często 30-letnie z zachowaniem ponad 87% mocy początkowej).
  • Zastosowanie: głównie w domach jednorodzinnych i mniejszych instalacjach, gdzie ważna jest wysoka sprawność przy ograniczonej powierzchni.

2.2 Panele polikrystaliczne (Poly-Si)

Panele polikrystaliczne składają się z wielu kryształów krzemu odlanego w bloczki, które następnie są cięte na cienkie płytki. Każdy kryształ ma inną orientację krystalograficzną, co powoduje większe straty energii w porównaniu z Mono-Si. Charakterystyczny niebieski, marmurkowy kolor wynika z nierównomiernej struktury kryształów.

  • Budowa ogniwa: podobna do Mono-Si, z warstwą antyrefleksyjną i metalowymi przewodami odprowadzającymi prąd, ale obecność granic ziaren zwiększa straty rekombinacyjne.
  • Sprawność: zwykle 15–18%, wymagają większej powierzchni dla uzyskania tej samej mocy.
  • Zastosowanie: obecnie spotykane głównie w starszych instalacjach lub bardzo tanich systemach o niskiej mocy.

Choć przez lata były cenione za niższy koszt produkcji, obecnie panele polikrystaliczne są niemal całkowicie wypierane z rynku przez technologię monokrystaliczną. Różnica w cenie między nimi stała się minimalna, a znacznie wyższa wydajność i trwałość paneli Mono-Si sprawia, że inwestycja w „niebieskie” panele jest dziś rzadko opłacalna.

2.3 Panele cienkowarstwowe (Thin-Film, TF-PV)

Panele cienkowarstwowe wykorzystują półprzewodniki w postaci cienkich warstw, nanoszonych na podłoże szklane, metalowe lub elastyczne.

  • Budowa ogniwa: warstwa półprzewodnika o grubości od kilkudziesięciu nanometrów do kilku mikrometrów, bez klasycznej struktury krystalicznej.
  • Charakterystyka: sprawność 10–12%, tolerancja na wysoką temperaturę i częściowe zacienienie, lekka konstrukcja, możliwość zastosowania na niestandardowych powierzchniach.
  • Rodzaje cienkowarstwowych paneli:
  • Amorficzny krzem (a-Si) – niska sprawność, dobra tolerancja na zacienienie.
  • CdTe (tellurek kadmu) – konkurencyjna sprawność w dużych farmach PV, niższe koszty produkcji.
  • CIGS (miedź, ind, gal, selen) – wysoka sprawność w cienkowarstwowym segmencie, elastyczne i lekkie.
  • Zastosowanie: głównie fasady budynków (BIPV), dachy o niskiej nośności, powierzchnie elastyczne, wielkie farmy słoneczne w gorącym klimacie.

2.4 Panele bifacial i tandemowe

W ostatnich latach rozwijają się technologie hybrydowe i nowoczesne konstrukcje:

  • Bifacial: mogą być wykonane zarówno z monokrystalicznego, jak i polikrystalicznego krzemu. Ich cechą charakterystyczną jest możliwość absorpcji światła przez obie strony panelu, co zwiększa produkcję energii w stosunku do standardowych modułów jednostronnych. Warto pamiętać, że ich dodatkowa wydajność zależy od tzw. albedo, czyli zdolności podłoża do odbijania światła (najlepiej sprawdzają się nad jasnym żwirem, białą membraną lub śniegiem).
  • Tandem perowskit/krzem: to moduły składające się z dwóch warstw ogniw, np. klasyczne Mono-Si połączone z warstwą perowskitu, co pozwala wykorzystać szersze spektrum światła i osiągnąć wyższą sprawność (>25%) niż w standardowych panelach monokrystalicznych. Technologia tandem jest wciąż rozwijana, głównie w zastosowaniach komercyjnych i innowacyjnych instalacjach PV. Pod koniec 2025 roku na rynku pojawiają się pierwsze seryjne moduły tandemowe, które wyznaczają nowy kierunek rozwoju dla najbardziej wymagających inwestycji.

Technologie Mono-Si PERC oraz dynamicznie zyskujące rynek ogniwa N-type stanowią obecnie standard w nowych instalacjach. W sektorze komercyjnym oraz w nowoczesnych konstrukcjach domowych (takich jak carporty czy dachy płaskie) coraz częściej stosuje się warianty Bifacial, które łączą wysoką sprawność z możliwością absorpcji światła z obu stron.

Tabela: Porównanie technologii

Cecha

Monokrystaliczne (N-Type)

Polikrystaliczne

Cienkowarstwowe

Sprawność

Najwyższa (22–25%)

Średnia (15–18%)

Niska (10–13%)

Gwarancja mocy

30 lat (ok. 87-90%)

25 lat (ok. 80%)

10–25 lat

Estetyka

Wysoka (opcja Full Black)

Marmurkowy niebieski

Jednolita, ciemna

Zajmowana powierzchnia

Najmniejsza

Duża

Bardzo duża

Status rynkowy

Standard (Polecane)

Wycofywane

Specjalistyczne (BIPV)


3. Parametry techniczne paneli fotowoltaicznych

Panele fotowoltaiczne opisuje się zestawem parametrów elektrycznych, mechanicznych i środowiskowych, które określają ich zachowanie w warunkach laboratoryjnych oraz rzeczywistych. Parametry te są ustandaryzowane i publikowane w kartach katalogowych (datasheetach) producentów. Ich prawidłowe zrozumienie pozwala nie tylko porównywać moduły między sobą, ale także przewidywać długoterminową pracę instalacji. Należy jednak pamiętać, że nie wszystkie parametry mają taki sam status normowy ani znaczenie praktyczne w 2025 roku.

panele fotowoltaiczne

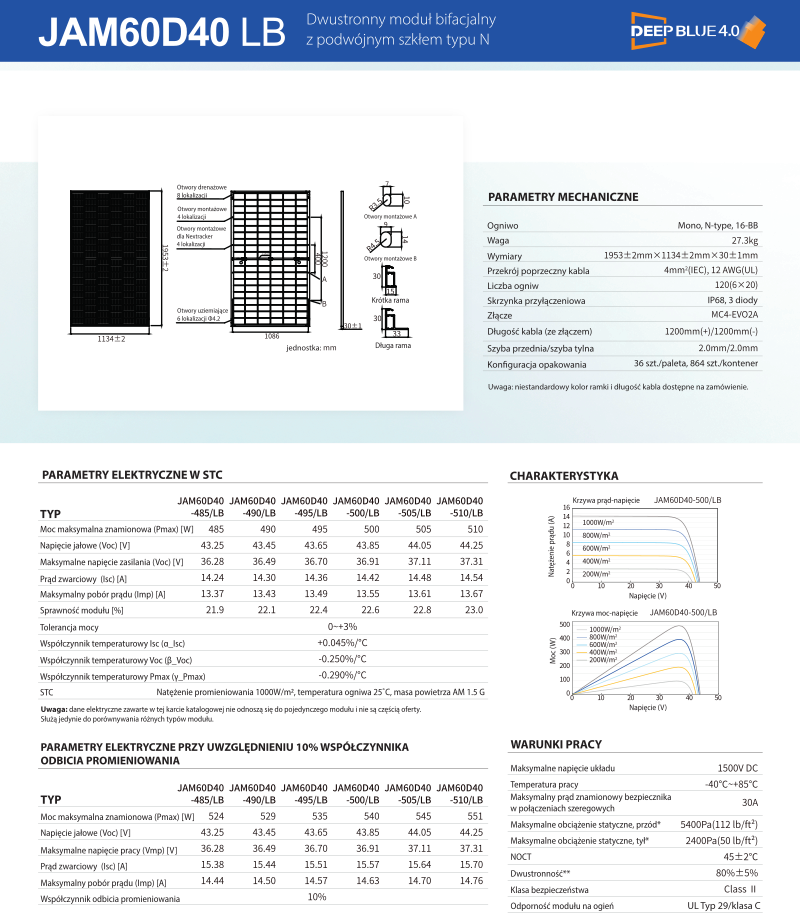

Rys. Karta katalogowa paneli fotowoltaicznych z ich parametrami firmy JA SOLAR.

3.1 STC – jedyny obowiązkowy punkt odniesienia

Podstawowym i obowiązkowym punktem odniesienia dla wszystkich paneli są warunki STC (Standard Test Conditions). Zostały one jednoznacznie zdefiniowane w normach IEC (w szczególności IEC 61215) i obejmują:

  • natężenie promieniowania słonecznego: 1000 W/m²,
  • temperaturę ogniwa: 25°C,
  • widmo promieniowania: AM 1.5.

Podanie parametrów STC jest wymogiem certyfikacyjnym, dlatego każdy producent musi publikować moc szczytową (Wp). Służą one jednak wyłącznie do porównań katalogowych – w rzeczywistych warunkach pracy (gdy panel nagrzewa się na dachu) wartości te są niemal nieosiągalne.

3.2 NOCT i NMOT – ewolucja warunków rzeczywistych

Wraz z rozwojem technologii, próbowano stworzyć standardy lepiej oddające realną pracę instalacji:

  • NOCT (Nominal Operating Cell Temperature): starszy standard opisujący temperaturę pojedynczego ogniwa przy promieniowaniu 800 W/m² i temperaturze otoczenia 20°C. Przez wiele lat był powszechnie publikowany w kartach katalogowych, jednak z czasem okazał się niewystarczający dla nowoczesnych, coraz bardziej złożonych konstrukcji modułów.
  • NMOT (Nominal Module Operating Temperature): nowsze podejście wprowadzone wraz z aktualizacją normy IEC 61215:2021. W przeciwieństwie do NOCT, NMOT odnosi się do temperatury pracy całego modułu, uwzględniając wpływ szkła, ramy oraz laminatu. Parametr ten stał się preferowanym odniesieniem w procesach certyfikacyjnych, jednak – podobnie jak wcześniej NOCT – jego publikacja w kartach katalogowych nie jest obowiązkowa i rzadko bywa eksponowana w materiałach marketingowych producentów.

3.3 Dlaczego NOCT i NMOT znikają z kart katalogowych?

W 2025 roku u czołowych producentów, takich jak Jinko Solar czy JA Solar, coraz trudniej znaleźć dane dotyczące parametrów NOCT lub NMOT. Wynika to z kilku przyczyn:

  • Brak obowiązku publikacji – choć testy NMOT są elementem procesu certyfikacji zgodnie z IEC 61215, producenci nie mają obowiązku umieszczania ich wyników w skróconych kartach produktowych. Z perspektywy marketingowej znacznie lepiej prezentują się parametry STC, oferujące wyższe wartości mocy.
  • Dominacja oprogramowania projektowego – współczesne narzędzia do projektowania instalacji PV korzystają z cyfrowych plików (.PAN), zawierających komplet danych operacyjnych modułów. W praktyce inżynierskiej to właśnie te pliki, a nie papierowe karty katalogowe, stanowią podstawę do symulacji pracy systemu.
  • Znaczenie współczynników temperaturowych – w nowoczesnym projektowaniu rolę pojedynczego punktu odniesienia (NOCT/NMOT) przejęły współczynniki temperaturowe mocy (%/°C). Pozwalają one precyzyjnie obliczyć spadek wydajności w dowolnych warunkach temperaturowych, dając znacznie dokładniejszy obraz pracy instalacji niż jeden uproszczony parametr.

Wniosek: jeśli w karcie katalogowej brakuje parametrów NOCT lub NMOT, kluczowym wskaźnikiem jakości modułu staje się temperaturowy współczynnik mocy Pmax. Dla nowoczesnych paneli opartych na ogniwach n-type powinien on wynosić około −0,29%/°C lub mniej, co gwarantuje wysoką wydajność także w realnych, wysokotemperaturowych warunkach pracy, dalekich od laboratoryjnych STC.

3.4 Parametry elektryczne w warunkach STC

Większość podstawowych parametrów elektrycznych paneli fotowoltaicznych podawana jest w warunkach STC (Standard Test Conditions). Oznacza to, że wszystkie wartości liczbowe opisane poniżej zostały zmierzone przy identycznych, laboratoryjnych założeniach: promieniowaniu 1000 W/m², temperaturze ogniwa 25°C oraz widmie AM 1.5. Dzięki temu możliwe jest bezpośrednie porównywanie modułów różnych producentów.

Należy jednak podkreślić, że parametry STC nie opisują rzeczywistej pracy panelu na dachu, lecz stanowią wspólny punkt odniesienia. W praktyce instalacja pracuje niemal zawsze w temperaturach znacznie wyższych niż 25°C, co powoduje spadek napięcia i mocy.

3.4.1 Moc szczytowa Pmax (Wp)

Moc szczytowa (Pmax), wyrażana w watach szczytowych (Wp) (ang. Watt-peak / pol. watopik), określa maksymalną moc elektryczną, jaką panel jest w stanie wygenerować w warunkach STC. Jest to najczęściej eksponowany parametr w materiałach marketingowych i podstawowe kryterium klasyfikacji modułów (np. 430W, 450W, 500W).

Warto pamiętać, że:

  • różnice rzędu kilku lub kilkunastu watów między panelami o tej samej powierzchni mają drugorzędne znaczenie praktyczne,
  • realna moc chwilowa panelu na dachu jest niemal zawsze niższa od Pmax,
  • Pmax należy zawsze analizować łącznie z tolerancją mocy oraz współczynnikiem temperaturowym.
3.4.2 Sprawność modułu (%)

Sprawność modułu określa, jaka część energii promieniowania słonecznego padającego na powierzchnię panelu zostaje przekształcona w energię elektryczną. Jest to parametr bezpośrednio powiązany z powierzchnią instalacji.

Wysoka sprawność oznacza:

  • większą moc z tej samej powierzchni dachu,
  • mniejszą liczbę paneli potrzebnych do osiągnięcia danej mocy instalacji,
  • szczególne znaczenie w instalacjach o ograniczonej powierzchni.

W 2025 roku:

  • standardowe panele monokrystaliczne osiągają sprawność 20–22%,
  • nowoczesne ogniwa n-type (TOPCon, HJT) przekraczają 22–23%,
  • cienkowarstwowe moduły charakteryzują się znacznie niższą sprawnością, ale innymi zaletami konstrukcyjnymi.

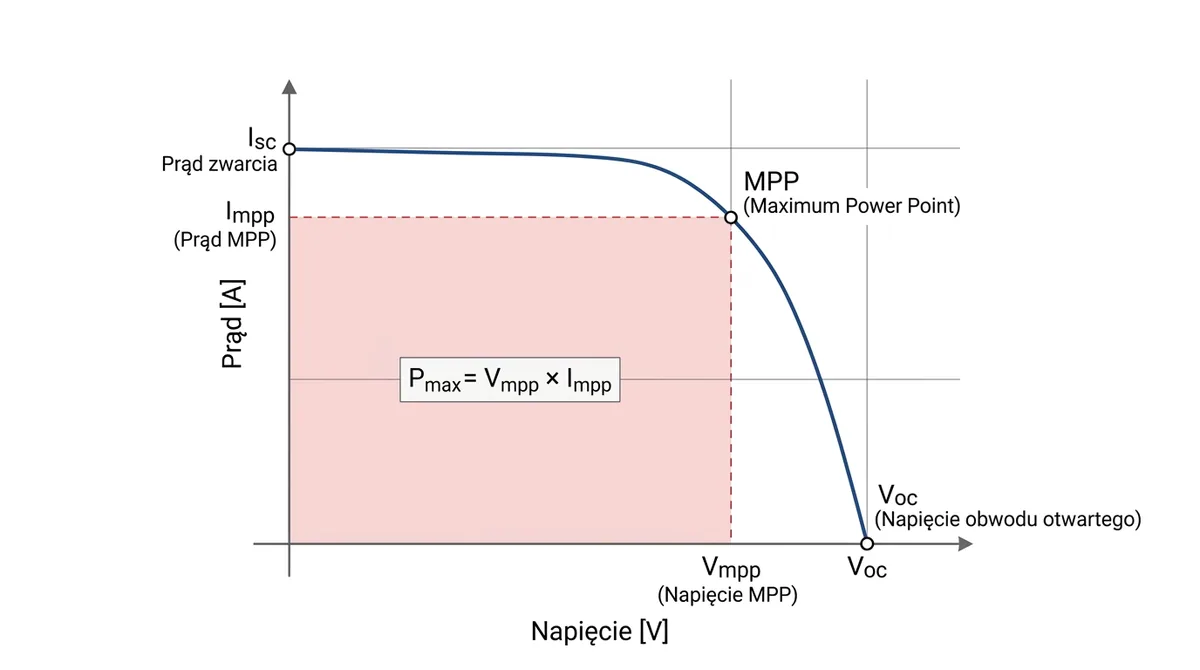

3.4.3 Punkt mocy maksymalnej – Vmpp i Impp

Każdy panel fotowoltaiczny pracuje optymalnie w tzw. punkcie mocy maksymalnej (MPP). Opisują go dwa parametry:

  • Vmpp [V] (ang. Voltage at Maximum Power Point) (Vmp – ang. Voltage at Maximum Power) – napięcie w punkcie mocy maksymalnej,
  • Impp [A] (ang. Current at Maximum Power Point) (Imp – ang. Current at Maximum Power)– prąd w punkcie mocy maksymalnej.

W kartach katalogowych częściej spotykamy Vmp, ale w literaturze fachowej i przy opisie działania falowników (które mają wbudowane układy MPPT) używa się Vmpp. To ta sama wartość.

Są to kluczowe wartości z punktu widzenia:

  • doboru falownika,
  • projektowania łańcuchów (stringów),
  • stabilnej pracy systemu MPPT.

Wraz ze wzrostem temperatury pracy modułu napięcie Vmpp spada, co ma bezpośredni wpływ na chwilową moc generowaną przez instalację.

3.4.4 Napięcie obwodu otwartego Voc

Voc [V] (ang. Open Circuit Voltage) to maksymalne napięcie generowane przez panel przy braku obciążenia. Parametr ten nie opisuje normalnej pracy modułu, lecz ma kluczowe znaczenie projektowe i bezpieczeństwa.

Napięcie jałowe Voc:

  • osiąga najwyższe wartości przy niskich temperaturach (zimą),
  • decyduje o maksymalnym napięciu systemu DC,
  • musi być uwzględniany przy doborze falownika oraz liczby paneli w stringu.

Przekroczenie dopuszczalnego napięcia wejściowego falownika może prowadzić do jego trwałego uszkodzenia.

3.4.5 Prąd zwarciowy Isc

Prąd zwarciowy (Isc [A] – ang. Short Circuit Current) to maksymalny prąd, jaki panel może wygenerować przy zwarciu jego wyjść. W normalnych warunkach pracy instalacji parametr ten nie występuje, jednak ma znaczenie przy:

Napięcie jałowe Voc:

  • doborze zabezpieczeń nadprądowych,
  • projektowaniu instalacji zgodnie z normami elektrycznymi.

W przeciwieństwie do napięcia, Isc jest znacznie mniej wrażliwy na zmiany temperatury, a bardziej zależny od natężenia promieniowania.

3.4.6 Tolerancja mocy (%)

Tolerancja mocy określa dopuszczalne odchylenie rzeczywistej mocy panelu od wartości znamionowej Pmax.

Współcześnie:

  • standardem rynkowym jest tolerancja 0/+5 W lub 0/+3%,
  • tolerancje ujemne praktycznie zniknęły z ofert renomowanych producentów,
  • dodatnia tolerancja ma szczególne znaczenie w dużych instalacjach, gdzie sumaryczna moc systemu może być wyraźnie wyższa od nominalnej.

Dlaczego tolerancje ujemne praktycznie zniknęły?

Zniknięcie ujemnej tolerancji to efekt ewolucji procesów kontroli jakości i strategii sprzedaży:

  • Sortowanie po testach błyskowych (Flash Tests): Każdy panel po zejściu z linii produkcyjnej trafia do symulatora słońca, który mierzy jego realną moc. Jeśli panel o mocy znamionowej 450 W wygeneruje podczas testu 448 W, producent nie sprzedaje go jako 450 W z ujemną tolerancją. Zamiast tego, panel ten trafia do niższej kategorii produktowej (np. 445 W) i tam staje się panelem z wysoką tolerancją dodatnią (+3 W).
  • Efekt „wąskiego gardła” w stringu: Panele są najczęściej łączone szeregowo. W takim układzie najsłabszy panel (ten z ujemną tolerancją) ogranicza prąd w całym szeregu. Producenci wyeliminowali ujemne odchylenia, aby uniknąć reklamacji od instalatorów, których systemy nie osiągały zakładanych uzysków przez jeden słabszy moduł.
  • Prestiż i marketing: W dobie ogromnej konkurencji (Jinko, Longi, Trina), oferowanie tolerancji np. +/−5% byłoby sygnałem, że proces produkcyjny jest niestabilny. Tolerancja wyłącznie dodatnia to dla klienta obietnica, że kupuje „minimum tyle, ile na papierze, a potencjalnie więcej”.

CZYTAJ WIĘCEJ

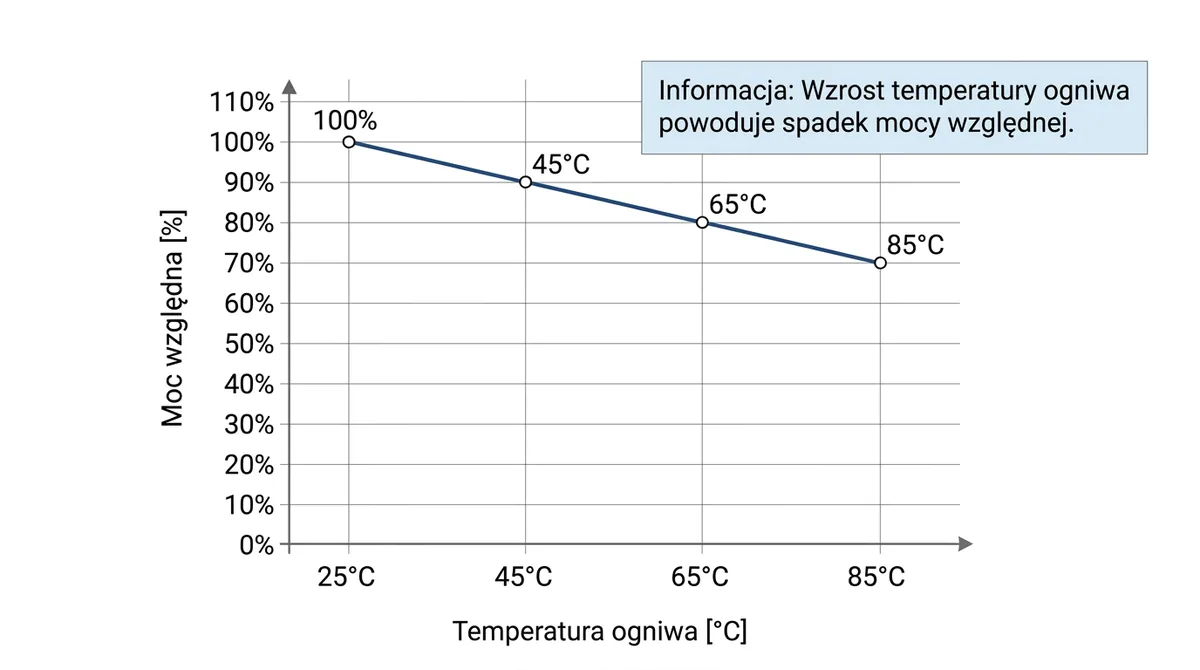

3.5 Parametry temperaturowe paneli fotowoltaicznych

Temperatura jest jednym z najważniejszych czynników wpływających na rzeczywistą pracę paneli fotowoltaicznych. W przeciwieństwie do promieniowania słonecznego, którego poziom zależy od pogody i lokalizacji, wzrost temperatury ogniw jest zjawiskiem nieuniknionym – szczególnie w instalacjach dachowych, gdzie panele pracują w warunkach ograniczonej wentylacji.

Każdy wzrost temperatury ogniwa powyżej 25°C (warunki STC) powoduje spadek napięcia, a w konsekwencji obniżenie mocy generowanej przez moduł. Skala tego spadku opisywana jest za pomocą współczynników temperaturowych.

3.5.1 Temperaturowy współczynnik mocy Pmax (γ_Pmax %/°C)

Temperaturowy współczynnik mocy Pmax​ (oznaczany symbolem γ) określa procentową zmianę mocy wyjściowej panelu na każdy 1C odchylenia temperatury ogniwa od warunków testowych (25C). Wartość ta podawana jest w %/°C i niemal zawsze ma znak ujemny.

W praktyce oznacza to, że wraz ze wzrostem temperatury ogniwa powyżej 25°C moc wyjściowa modułu maleje, natomiast przy temperaturach niższych niż 25°C może ona nieznacznie wzrosnąć względem wartości katalogowej STC. Ponieważ jednak panele w rzeczywistych warunkach pracy na dachu znacznie częściej pracują w temperaturach wyższych niż 25°C, współczynnik γ analizuje się głównie w kontekście strat mocy wynikających z nagrzewania modułów.

Jak to działa w praktyce? Współczynnik ten opisuje zachowanie panelu w całym zakresie temperatur:

  • Wzrost temperatury (Upał): Jeśli ogniwo nagrzeje się powyżej 25C, jego moc maleje. Dla współczynnika −0,30%/C i temperatury 65C, spadek wynosi 12%.
  • Spadek temperatury (Mróz): Jeśli temperatura ogniwa spadnie poniżej 25C, moc panelu rośnie. Ten sam współczynnik sprawia, że przy −5C panel może generować o 9% więcej mocy niż podano na etykiecie (zakładając takie samo nasłonecznienie).

Dlaczego w praktyce najczęściej mówi się o spadkach mocy?

W słoneczny dzień panele fotowoltaiczne, ze względu na swój ciemny kolor oraz ograniczone chłodzenie naturalne, nagrzewają się zwykle o 20–40°C powyżej temperatury otoczenia. Oznacza to, że nawet przy umiarkowanej temperaturze powietrza rzędu 20–25°C, temperatura ogniw może przekraczać 50–65°C.

Praca modułów w temperaturach niższych niż 25°C przy jednocześnie wysokim nasłonecznieniu występuje stosunkowo rzadko i dotyczy głównie mroźnych, słonecznych dni zimowych lub wczesnej wiosny. Z tego powodu w praktyce projektowej i inżynierskiej znacznie większe znaczenie ma analiza strat mocy wynikających ze wzrostu temperatury, które bezpośrednio wpływają na uzyski energii w okresie letnim — kluczowym dla rocznej produkcji instalacji fotowoltaicznej.

3.5.2 Temperaturowy współczynnik napięcia Voc (β_Voc %/°C)

Współczynnik temperaturowy napięcia obwodu otwartego (Voc​), oznaczany w kartach katalogowych symbolem β, opisuje procentową zmianę napięcia panelu na każdy 1C odchylenia od temperatury testowej (25C).

Charakterystyka:

  • Wartość zawsze ujemna – napięcie obwodu otwartego (Voc) maleje wraz ze wzrostem temperatury ogniwa, a rośnie przy jej spadku. Zależność ta ma charakter niemal liniowy w typowym zakresie temperatur pracy modułu.
  • Spadek napięcia w wysokiej temperaturze – w warunkach letnich nagrzewanie paneli powoduje obniżenie napięcia roboczego, co może wpłynąć na pracę falownika, w szczególności na zakres śledzenia punktu mocy maksymalnej (MPPT).
  • Wzrost napięcia w niskiej temperaturze – przy niskich temperaturach otoczenia napięcie generowane przez ogniwa gwałtownie rośnie. Zjawisko to jest najbardziej odczuwalne podczas mroźnych, słonecznych poranków, gdy promieniowanie jest wysokie, a ogniwa pozostają jeszcze silnie wychłodzone.

Dlaczego ten parametr jest krytyczny?

  • Bezpieczeństwo sprzętowe instalacji
    Temperaturowy współczynnik napięcia Voc jest kluczowym parametrem przy obliczaniu maksymalnej liczby modułów połączonych szeregowo w jednym stringu. Zignorowanie wzrostu napięcia w niskich temperaturach jest jedną z najczęstszych przyczyn trwałych uszkodzeń wejść DC falowników.
  • Ochrona przed przekroczeniem napięcia maksymalnego
    Parametr β_Voc umożliwia zaprojektowanie instalacji w taki sposób, aby w tzw. „najgorszym scenariuszu zimowym” (np. przy −25°C) suma napięć wszystkich paneli w szeregu nie przekroczyła dopuszczalnego napięcia wejściowego falownika (Vmax).
  • Projektowanie a eksploatacja
    Choć obliczenia związane z Voc wykonuje się na etapie projektu, ich skutki mają charakter eksploatacyjny. Błędnie dobrany współczynnik temperaturowy napięcia może doprowadzić do uszkodzenia elektroniki już podczas pierwszych mroźnych dni pracy instalacji, co w praktyce często skutkuje odmową uznania gwarancji przez producenta.
3.5.3 Temperaturowy współczynnik prądu Isc (α_Isc %/°C)

W przeciwieństwie do napięcia i mocy, natężenie prądu zwarciowego (Isc​) wykazuje dodatnią zależność od temperatury (oznaczany w kartach katalogowych symbolem α). Oznacza to, że prąd generowany przez ogniwo nieznacznie rośnie wraz z jego nagrzewaniem się.

Charakterystyka i praktyczne znaczenie:

  • Wartość dodatnia: Współczynnik α jest zazwyczaj bardzo niski (mieści się w granicach +0,03% do +0,05%/C).
  • Brak kompensacji: Choć natężenie prądu rośnie, to wzrost ten jest zbyt mały, by zrównoważyć gwałtowny spadek napięcia (β). W efekcie wypadkowa moc panelu (P=U×I) i tak drastycznie spada w wysokich temperaturach.
  • Marginalny wpływ na produkcję: W codziennej eksploatacji wpływ tego parametru na uzysk energii jest pomijalny.
  • Znaczenie normowe i bezpieczeństwa: Parametr ten jest istotny głównie przy dobieraniu zabezpieczeń nadprądowych (bezpieczników DC) oraz przy projektowaniu instalacji w regionach o ekstremalnie wysokich temperaturach, aby upewnić się, że prąd płynący w obwodzie nie przekroczy dopuszczalnego prądu wejściowego inwertera (Idc_max​).
3.5.4 Dlaczego parametry temperaturowe są ważniejsze niż NOCT i NMOT

Choć NOCT i NMOT próbują opisać warunki „typowej” pracy panelu, są one zawsze pojedynczym punktem odniesienia. Tymczasem rzeczywista temperatura modułu może zmieniać się w szerokim zakresie – od kilku stopni poniżej zera zimą do ponad 70°C latem.

Przewaga współczynników temperaturowych:

  • Uniwersalność: Pozwalają obliczyć realną moc, napięcie i prąd dla każdej temperatury, a nie tylko dla jednego punktu (jak w przypadku NMOT).
  • Precyzja symulacji: Są fundamentem profesjonalnych oprogramowań projektowych (takich jak PVsyst czy Sunny Design). Bez nich niemożliwe byłoby precyzyjne oszacowanie rocznego uzysku energii.
  • Wskaźnik jakości ogniwa: W nowoczesnym projektowaniu to właśnie współczynnik γ_Pmax​ stał się kluczowym parametrem jakościowym. Moduł o niższej mocy w STC, ale z lepszym współczynnikiem temperaturowym, w skali całego roku wyprodukuje więcej energii niż mocniejszy panel o gorszych parametrach cieplnych.

3.6 Parametry mechaniczne i środowiskowe

Panele fotowoltaiczne to nie tylko urządzenia elektryczne, lecz zaawansowane konstrukcje inżynieryjne, które muszą przetrwać 25–30 lat ekspozycji na grad, wichury i ekstremalne amplitudy temperatur. Zrozumienie parametrów mechanicznych i środowiskowych pozwala uniknąć błędów montażowych, przewymiarowania instalacji oraz problemów eksploatacyjnych.

3.6.1 Odporność na warunki zewnętrzne
  • Zakres temperatur pracy: −40°C do +85°C – zapewnia, że materiały panelu (folie EVA, luty, krzem) nie pękną w mroźną noc i nie rozwarstwią się w upalne południe.
  • Obciążenia statyczne przód: 5400 Pa – odporność na ciężar zalegającego śniegu (~550 kg/m²).
  • Obciążenia statyczne tył: 2400 Pa – odporność na siłę ssącą wiatru próbującą oderwać panel od konstrukcji.
  • Maksymalne napięcie systemu: 1500 V DC – umożliwia łączenie paneli w długie stringi, redukując koszty okablowania w dużych instalacjach.
3.6.2 Budowa fizyczna i logistyka

Parametr

Typowa wartość

Znaczenie edukacyjne

Wymiary i waga

ok. 1950 × 1134 mm / 27 kg

Pozwala obliczyć powierzchnię dachu/gruntu i dobrać odpowiednią konstrukcję wsporczą.

Konstrukcja szyb

Podwójna szyba 2,0 mm (Double Glass)

Panel ma szybę z przodu i z tyłu, co zwiększa sztywność i chroni ogniwa przed wilgocią. Nie oznacza dwóch szyb z przodu. Tylna szyba pozwala na wersje dwustronne (bifacial).

Rama

Anodowany stop aluminium

Odporność na korozję, szczególnie w środowisku zasolonym lub przemysłowym.

Dwustronność

80 ± 5% (Bifaciality)

Współczynnik dwustronności określa sprawność tylnej strony modułu względem przedniej, a nie całkowity wzrost mocy panelu. Realny dodatkowy uzysk energii (Bifacial Gain) zależy od współczynnika odbicia podłoża (albedo), kąta nachylenia paneli i zacienienia.

Dwustronność (Bifaciality)

  • W typowych polskich warunkach dachowych (blacha, ceramika, ciemna papa) dodatkowy uzysk wynosi zwykle 5–15% mocy przedniej strony.
  • W wyjątkowych sytuacjach (biała membrana dachowa, świeży śnieg) można osiągnąć 20–30%, natomiast wartości powyżej 30% są praktycznie niespotykane.
  • Przy projektowaniu instalacji nie sumuje się bezpośrednio mocy tylnej strony z mocą nominalną panelu przy doborze falownika – należy uwzględnić ją raczej przy sprawdzaniu maksymalnego prądu (Idc_max​), aby uniknąć clippingu (zjawiska, w którym falownik (inwerter) celowo ogranicza moc wyjściową z paneli fotowoltaicznych, ponieważ produkują one w danym momencie więcej energii, niż urządzenie jest w stanie przetworzyć lub oddać do sieci).
3.6.3 Komponenty elektryczne i bezpieczeństwo

Aby panel fotowoltaiczny mógł bezpiecznie produkować prąd przez dekady, musi posiadać systemy ochrony przed wilgocią, wysoką temperaturą oraz awariami elektrycznymi.

  • Ochrona elektroniki przed środowiskiem – Z tyłu każdego panelu znajduje się miejsce, gdzie łączą się wszystkie przewody wychodzące z ogniw. Musi być ono całkowicie odizolowane od deszczu, śniegu i pyłu, aby nie doszło do zwarcia.
  • Rozwiązanie: Skrzynka przyłączeniowa.
  • Parametr: W nowoczesnych panelach stosuje się standard IP68. Oznacza to, że obudowa jest tak szczelna, iż elektronika wewnątrz pozostanie sucha nawet po zanurzeniu w wodzie.
  • Zarządzanie cieniem i ochrona przed przegrzaniem – Gdy na fragment panelu padnie cień (np. z komina lub liścia), zasłonięte ogniwa przestają produkować prąd i zaczynają stawiać opór. Może to prowadzić do ich gwałtownego nagrzania. Aby temu zapobiec, stosuje się „zawory bezpieczeństwa”.
  • Rozwiązanie: Diody bypass.
  • Parametr: Standardowy panel posiada 3 diody. Pozwalają one „obejść” prądowi zacienioną część panelu, dzięki czemu reszta urządzenia pracuje dalej, a zasłonięte ogniwa nie ulegają stopieniu (powstawaniu tzw. hot-spotów).
  • Przesył energii i trwałość połączeń – Prąd wytworzony w ogniwach musi trafić do falownika. Połączenie to musi być wytrzymałe i stawiać jak najmniejszy opór, aby nie marnować energii i nie nagrzewać styków.
  • Rozwiązanie: Specjalistyczne okablowanie i wtyczki.
  • Parametr: Stosuje się przewody o przekroju ≥4 mm2 oraz złącza odporne na wysokie natężenia (np. MC4-EVO2). Zapewniają one idealny styk, który nie poluzuje się przez 25 lat, co zapobiega powstawaniu niebezpiecznych iskier (łuku elektrycznego).
  • Ochrona przeciwpożarowa budynku – Panele montowane na dachu nie mogą podtrzymywać ognia ani ułatwiać jego rozprzestrzeniania. Muszą stanowić barierę chroniącą poszycie dachu przed wysoką temperaturą.
  • Rozwiązanie: Zastosowanie trudnopalnych materiałów (szkła, folii i laminatów).
  • Parametr: Określa to klasa odporności ogniowej, np. Klasa C (lub według standardów amerykańskich UL Typ 29). Jest to kluczowa informacja dla straży pożarowej oraz ubezpieczyciela budynku.
  • Przewodzenie prądu wewnątrz ogniwa – Na powierzchni każdego ogniwa widać cienkie nitki zbierające elektrony „wybite” przez słońce. Im gęstsza jest ta siatka, tym mniejsze są straty energii podczas przesyłu prądu do kabli.
  • Rozwiązanie: Szynowody (Busbary).
  • Parametr: Nowoczesne ogniwa posiadają ich bardzo dużo, np. 16 busbarów (technologia Multi-Busbar). Gęsta sieć busbarów działa też jak „zbrojenie” – jeśli ogniwo pęknie, prąd nadal ma wiele dróg przepływu, a panel nie traci drastycznie mocy.

4. Standardy i gwarancje paneli fotowoltaicznych

Instalacja fotowoltaiczna to inwestycja na 25–30 lat, dlatego kluczowe jest, aby wybrane moduły spełniały standardy jakości i bezpieczeństwa, a producent dawał przejrzyste gwarancje.

4.1 Gwarancja mechaniczna

Gwarancja mechaniczna obejmuje trwałość fizyczną panelu, czyli odporność na uszkodzenia mechaniczne, korozję, grad czy wiatr.

  • Standardowa długość gwarancji mechanicznej wynosi 10–12 lat.
  • Zakres obejmuje np.: odporność na grad o średnicy do 25 mm uderzający z prędkością 23 m/s, wodoszczelność, odporność na korozję ram aluminiowych.
  • Przykład praktyczny: jeśli panel pęknie na skutek wiatru lub gradu w tym okresie, producent zobowiązany jest go wymienić lub naprawić.

4.2 Gwarancja mocy

Gwarancja mocy odnosi się do spadku wydajności energetycznej paneli w czasie, czyli tzw. degradacji rocznej (naturalny spadek mocy wyjściowej paneli pod wpływem starzenia się materiałów i ekspozycji na warunki atmosferyczne).

  • Nowoczesne moduły monokrystaliczne (Mono-Si n-type) mają gwarancję mocy np. 25–30 lat, przy zachowaniu min. 87–90% mocy początkowej po 25 latach.
  • Typowa degradacja wynosi 0,3–0,5% rocznie.
  • Przykład: panel o mocy początkowej 500 W z degradacją 0,4% rocznie po 10 latach będzie wciąż produkować około 480 W, a po 25 latach około 450 W.
  • Czynniki przyspieszające degradację: ekstremalne temperatury, intensywne promieniowanie UV, częste cykle zmiany temperatury, zanieczyszczenia środowiskowe.

4.3 Certyfikaty i normy

Panele fotowoltaiczne, jako urządzenia elektryczne wprowadzane do obrotu na rynku Unii Europejskiej, muszą spełniać określone wymagania normowe i bezpieczeństwa. Choć nie są one wyrobem budowlanym (nie posiadają DWU/KDWU) w rozumieniu przepisów o wyrobach budowlanych, podlegają ścisłym procedurom testowym i certyfikacyjnym, których celem jest potwierdzenie ich trwałości oraz bezpieczeństwa użytkowania.

Najważniejsze normy techniczne, według których badane są moduły fotowoltaiczne, to:

  • PN-EN 61215 / IEC 61215 – Normy dotyczące jakości i trwałości paneli fotowoltaicznych wykonanych z krzemu krystalicznego. Obejmują m.in. testy odporności mechanicznej, badania obciążeń śniegiem i wiatrem, testy cykli temperaturowych, wilgotności, promieniowania UV oraz odporności na grad. Spełnienie tej normy potwierdza, że panel jest przystosowany do wieloletniej pracy w zmiennych warunkach atmosferycznych.
  • PN-EN 61730 / IEC 61730 – Normy bezpieczeństwa elektrycznego i pożarowego. Sprawdzają m.in. jakość izolacji, odporność na przebicia napięciowe, zachowanie modułu w warunkach zwarć oraz ryzyko powstania pożaru. To właśnie ta norma decyduje o dopuszczeniu paneli do montażu na budynkach mieszkalnych i użytkowych.
  • Certyfikaty dodatkowe – np. TUV, CE, UL – Certyfikaty te nie są oddzielnymi wymaganiami prawnymi, lecz potwierdzają, że badania zgodnie z normami IEC rzeczywiście zostały przeprowadzone przez akredytowane laboratoria.

Niezależnie od certyfikatów badań, każdy panel fotowoltaiczny musi posiadać oznaczenie CE oraz deklarację zgodności UE, co oznacza spełnienie dyrektyw unijnych dotyczących m.in. bezpieczeństwa elektrycznego (LVD) i kompatybilności elektromagnetycznej (EMC). To właśnie te dokumenty stanowią formalną podstawę dopuszczenia modułów do sprzedaży i stosowania w instalacjach fotowoltaicznych na terenie Polski oraz są wymagane przez operatorów sieci (OSD) przy zgłaszaniu instalacji.


5. Podsumowanie

Panele fotowoltaiczne są urządzeniami elektrycznymi, których rzeczywista wydajność i trwałość zależą nie tylko od mocy znamionowej (Wp), lecz przede wszystkim od technologii ogniw, parametrów temperaturowych, jakości wykonania oraz zgodności z normami. Współczesnym standardem rynkowym są moduły monokrystaliczne, szczególnie oparte na ogniwach n-type, charakteryzujące się wysoką sprawnością, niską degradacją mocy i lepszą pracą w wysokich temperaturach.

Przy projektowaniu instalacji kluczowe znaczenie mają współczynniki temperaturowe mocy i napięcia, parametry elektryczne w warunkach STC oraz odporność mechaniczna modułów. Rozwiązania takie jak bifacial czy Multi-Busbar mogą zwiększyć uzysk energii, jednak wymagają świadomego zastosowania i nie powinny być interpretowane wyłącznie na podstawie danych marketingowych.

Panele PV muszą spełniać normy IEC 61215 i IEC 61730 oraz posiadać oznaczenie CE i deklarację zgodności UE, co stanowi podstawę ich legalnego stosowania w instalacjach fotowoltaicznych. Świadomy dobór modułów to połączenie parametrów technicznych, warunków montażu i jakości potwierdzonej certyfikacją.


Najczęściej zadawane pytania (FAQ)

1. Czy moc panelu (Wp) mówi, ile energii realnie wyprodukuje instalacja?

Nie. Moc Wp określa wydajność panelu wyłącznie w warunkach laboratoryjnych STC. Rzeczywista produkcja energii zależy m.in. od nasłonecznienia, temperatury pracy, orientacji dachu, zacienienia oraz współczynników temperaturowych modułu.

2. Czy panele bifacial zwiększają moc instalacji o 80%?

Nie. Wartość 80 ± 5% oznacza współczynnik dwustronności (bifaciality), czyli sprawność tylnej strony względem przedniej, a nie dodatkowy uzysk energii. W polskich warunkach realny dodatkowy uzysk (bifacial gain) wynosi zwykle 5–15%, a tylko w wyjątkowych przypadkach 20–30%.

3. Jakie parametry panelu są ważniejsze od samej mocy Wp?

Kluczowe są:
– współczynnik temperaturowy mocy (γ Pmax),
– współczynnik temperaturowy napięcia (β Voc),
– sprawność modułu,
– tolerancja mocy.
To one decydują o rocznych uzyskach i bezpieczeństwie instalacji.

4. Jakie dokumenty musi mieć panel fotowoltaiczny w Polsce?

Panele PV muszą posiadać oznaczenie CE oraz deklarację zgodności UE z dyrektywami LVD i EMC. Dodatkowo powinny być certyfikowane zgodnie z normami IEC 61215 i IEC 61730. Moduły nie wymagają DWU ani KDWU – te dokumenty dotyczą elementów konstrukcji montażowej, a nie samych paneli.

5. Jak szybko panele tracą swoją moc?

Degradacja mocy jest zjawiskiem naturalnym. Nowoczesne panele monokrystaliczne n-type tracą średnio 0,3–0,5% mocy rocznie. Oznacza to, że po 25–30 latach nadal zachowują około 87–90% mocy początkowej, zgodnie z gwarancją producenta.


Zamów bezpłatną wycenę

👉 Szukasz sprawdzonego elektryka w Radomiu lub potrzebujesz wyceny instalacji elektrycznej?
📞 Skontaktuj się z naszą firmą instalacyjną z Radomia – oferujemy kompleksowe usługi elektryczne, przygotujemy darmową wycenę i doradzimy najlepsze rozwiązania dla Twojego domu.

Przewijanie do góry
