Falownik fotowoltaiczny, często nazywany „sercem instalacji PV”, pełni kluczową rolę w systemie fotowoltaicznym. Jego podstawowym zadaniem jest przekształcenie prądu stałego (DC), generowanego przez panele słoneczne, na prąd przemienny (AC), który może być bezpośrednio wykorzystany w gospodarstwie domowym lub przesyłany do sieci elektroenergetycznej. Dzięki temu falownik zapewnia zgodność parametrów napięcia i częstotliwości z obowiązującymi standardami sieci, co jest niezbędne do bezpiecznej i efektywnej pracy całej instalacji.
W tym artykule przedstawimy najważniejsze informacje dotyczące falowników fotowoltaicznych. Omówimy ich zasadę działania, podstawowe rodzaje, parametry techniczne oraz normy i certyfikaty, które muszą spełniać. Dodatkowo podamy praktyczne wskazówki dotyczące doboru falownika do instalacji PV, bezpieczeństwa eksploatacji oraz monitorowania systemu. Dzięki temu czytelnik zyska pełny obraz roli falownika w instalacjach fotowoltaicznych i będzie mógł świadomie podejmować decyzje przy projektowaniu lub modernizacji systemu.
1. Co to jest falownik fotowoltaiczny
Falownik fotowoltaiczny, nazywany również inwerterem, jest kluczowym elementem każdej instalacji PV. Jego podstawowym zadaniem jest przekształcanie energii elektrycznej wytwarzanej przez panele fotowoltaiczne w formie prądu stałego (DC) na prąd przemienny (AC), który może być wykorzystany w budynku lub oddany do sieci elektroenergetycznej.

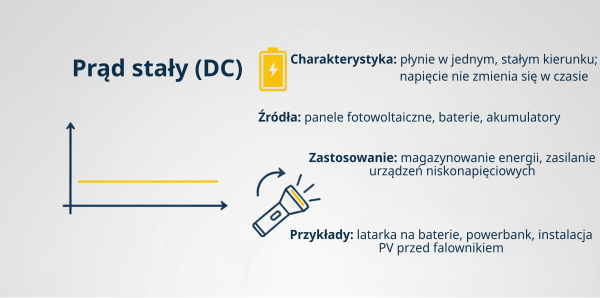

Panele fotowoltaiczne produkują wyłącznie prąd stały (DC). Jest to ten sam rodzaj prądu, który występuje w akumulatorach, bateriach czy instalacjach niskonapięciowych. Prąd stały doskonale nadaje się do magazynowania energii, ale nie jest standardem stosowanym w domowych instalacjach elektrycznych. Gniazdka, oświetlenie, urządzenia AGD, pompy ciepła czy ładowarki samochodów elektrycznych są przystosowane do pracy z prądem przemiennym (AC) o określonych parametrach napięcia i częstotliwości.

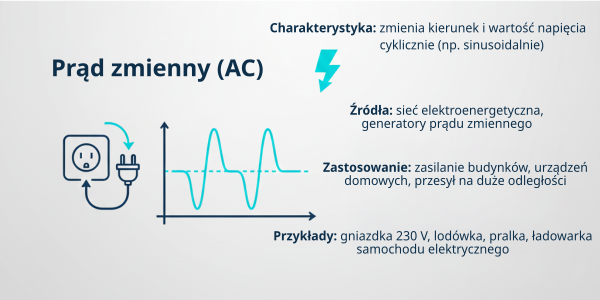

Prąd przemienny (AC) ma tę przewagę, że może być łatwo przesyłany na duże odległości i bezpiecznie rozprowadzany w instalacjach budynków, dlatego to właśnie on stanowi standard w sieciach elektroenergetycznych. W Polsce, podobnie jak w większości krajów Europy, sieć działa z napięciem 230/400 V i częstotliwością 50 Hz. Energia wytworzona przez panele PV musi zostać do tych parametrów dostosowana — i właśnie tę funkcję pełni falownik.

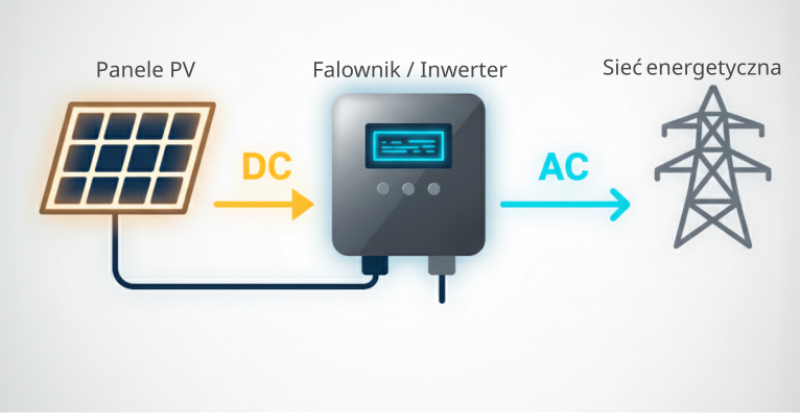

Bez falownika instalacja fotowoltaiczna nie mogłaby zasilać domowych odbiorników ani współpracować z siecią. Energia produkowana przez panele pozostawałaby w formie, która jest nieużyteczna dla typowej instalacji elektrycznej. Falownik nie tylko zmienia rodzaj prądu, ale także synchronizuje jego parametry z siecią, kontroluje jakość energii oraz zapewnia bezpieczne warunki pracy całego systemu.
W praktyce oznacza to, że falownik jest punktem styku świata paneli fotowoltaicznych z instalacją elektryczną budynku i siecią energetyczną. To właśnie dlatego często określa się go mianem „serca instalacji PV” — bez niego nawet najbardziej wydajne panele nie byłyby w stanie realnie zasilać domu.
2. Zasada działania falownika fotowoltaicznego
Zadaniem falownika fotowoltaicznego nie jest wyłącznie prosta zamiana jednego rodzaju prądu na drugi. W rzeczywistości jest to zaawansowane urządzenie energoelektroniczne, które w sposób ciągły przetwarza, kontroluje i dostosowuje energię elektryczną produkowaną przez panele do wymagań instalacji budynku oraz sieci elektroenergetycznej.
Proces działania falownika rozpoczyna się od odbioru prądu stałego (DC) z generatora fotowoltaicznego, czyli połączonych w stringi paneli PV. Prąd ten charakteryzuje się zmiennym napięciem i natężeniem, zależnym od nasłonecznienia, temperatury modułów oraz obciążenia instalacji. Falownik najpierw stabilizuje ten sygnał w obwodzie pośrednim DC, a następnie — za pomocą układów tranzystorowych sterowanych cyfrowo — generuje prąd przemienny (AC).
Konwersja DC/AC odbywa się poprzez szybkie przełączanie elementów półprzewodnikowych, co pozwala na wytworzenie sinusoidalnego przebiegu napięcia. Układy sterujące falownika kształtują ten przebieg w taki sposób, aby jego parametry były zgodne z parametrami sieci elektroenergetycznej, czyli:
Kluczowym elementem pracy falownika jest synchronizacja z siecią elektroenergetyczną. Oznacza to, że falownik na bieżąco analizuje napięcie, częstotliwość oraz fazę sieci i dopasowuje do nich generowany prąd. Dzięki temu energia z instalacji PV może być bezpiecznie zużywana na potrzeby własne budynku lub oddawana do sieci bez zakłóceń i ryzyka uszkodzenia infrastruktury.
Oprócz samej konwersji energii falownik pełni szereg funkcji ochronnych. Urządzenie monitoruje m.in.:
W przypadku wykrycia nieprawidłowości falownik automatycznie ogranicza moc lub całkowicie odłącza instalację, chroniąc zarówno użytkownika, jak i sieć elektroenergetyczną.
Współczesne falowniki są również zaawansowanymi systemami monitorowania i sterowania. Wyposażone w interfejsy komunikacyjne (LAN, Wi-Fi, RS485) umożliwiają bieżący podgląd produkcji energii, parametrów pracy oraz historii zdarzeń. Dzięki temu użytkownik, instalator lub serwis ma pełną kontrolę nad działaniem instalacji i może szybko reagować na spadki wydajności lub usterki.
W praktyce falownik nie tylko „zamienia prąd”, ale zarządza całą energetyką instalacji fotowoltaicznej, dbając o jej wydajność, bezpieczeństwo i zgodność z wymaganiami technicznymi sieci.

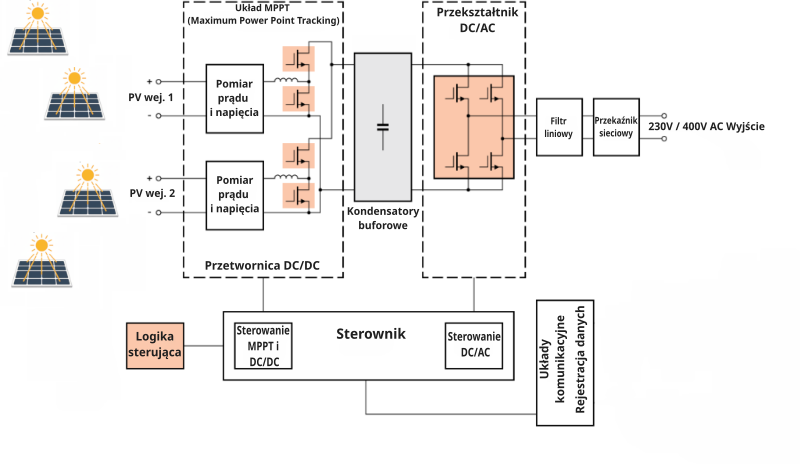

Rys. Schemat blokowy typowego falownika PV
3. Najważniejsze komponenty wewnętrzne falownika
Falownik to złożone urządzenie elektroenergetyczne, w którym każdy komponent ma znaczący wpływ na wydajność, bezpieczeństwo i trwałość całej instalacji PV. Poniżej przedstawiamy kluczowe elementy i ich rolę:
3.1 Przetwornica DC/DC (boost converter)
Przetwornica DC/DC stanowi pierwszy etap przetwarzania energii po stronie prądu stałego.
W praktyce to właśnie przetwornica DC/DC odpowiada za „przygotowanie” energii z paneli do dalszej konwersji.
3.2 Układ MPPT (Maximum Power Point Tracking)
Układ MPPT odpowiada za maksymalizację mocy pobieranej z generatora fotowoltaicznego.
MPPT nie zwiększa mocy paneli, lecz pozwala wykorzystać ją w możliwie największym stopniu.
3.3 Kondensatory pośrednie (DC-link)
Kondensatory pełnią kluczową rolę w stabilizacji pracy falownika.
Ich jakość i trwałość mają bezpośredni wpływ na żywotność całego falownika. Wysokiej klasy falowniki używają kondensatorów foliowych zamiast elektrolitycznych, które charakteryzują się dłuższą żywotnością i odpornością na wysoką temperaturę. To najczęstszy punkt awarii w tańszych konstrukcjach.
CZYTAJ WIĘCEJ
3.4 Przekształtnik DC/AC (inwerter właściwy)
To zasadniczy moduł mocy odpowiedzialny za wytworzenie prądu przemiennego. Sercem jest mostek H z tranzystorów IGBT lub SiC (węglik krzemu). „Szatkuje” prąd stały z wysoką częstotliwością, tworząc przebieg zbliżony do sinusoidy (technologia PWM).
3.5 Układ sterowania i elektronika pomiarowa
Układ sterowania nadzoruje pracę wszystkich komponentów falownika.
3.6 Filtry i układy EMC
Filtry odpowiadają za jakość energii oraz kompatybilność elektromagnetyczną.
3.7 Zabezpieczenia i architektura konstrukcyjna
Falowniki różnią się sposobem separacji strony DC i AC, co wpływa zarówno na bezpieczeństwo, jak i sprawność energetyczną.
Falowniki są wyposażone w rozbudowane systemy ochronne, które chronią instalację i użytkownika:
3.8 System chłodzenia falownika
Falownik podczas pracy nie jest urządzeniem pasywnym energetycznie. Nawet przy wysokiej sprawności na poziomie 97–98%, kilka procent mocy wejściowej zamieniane jest na ciepło, które musi zostać skutecznie odprowadzone.
Sprawny system chłodzenia ma bezpośredni wpływ na trwałość tranzystorów mocy, kondensatorów DC-link oraz stabilność pracy całego falownika.
4. Rodzaje falowników fotowoltaicznych
Falowniki fotowoltaiczne różnią się konstrukcją, sposobem podłączenia do sieci i sposobem zarządzania energią. Wybór odpowiedniego typu zależy od mocy instalacji, potrzeb użytkownika oraz warunków pracy paneli. Poniżej przedstawiono główne kategorie falowników.
4.1 Falowniki jednofazowe i trójfazowe
4.2 Falowniki „on grid” (sieciowe)
4.3 Falowniki „off grid” (wyspowe)
4.4 Falowniki hybrydowe
4.5 Mikroinwertery i falowniki modułowe
5. Parametry techniczne falowników fotowoltaicznych
Parametry techniczne falownika decydują o tym, czy urządzenie będzie poprawnie współpracować z instalacją fotowoltaiczną, siecią elektroenergetyczną oraz odbiornikami końcowymi. Ich właściwy dobór ma bezpośredni wpływ na bezpieczeństwo, sprawność oraz uzysk energii w całym okresie eksploatacji.
5.1 Parametry wejściowe (strona DC)
Parametry wejściowe określają, w jakim zakresie falownik może bezpiecznie i efektywnie współpracować z generatorami fotowoltaicznymi.
5.2 Parametry wyjściowe (strona AC)
Parametry wyjściowe opisują sposób współpracy falownika z siecią elektroenergetyczną oraz odbiornikami energii.
5.3 Sprawność falownika
Sprawność falownika zależy od punktu pracy i poziomu obciążenia.
W praktyce to właśnie sprawność europejska jest parametrem bardziej miarodajnym przy porównywaniu falowników różnych producentów.
Rys. Parametry techniczne falownika PV firmy SolarEdge (karta katalogowa)

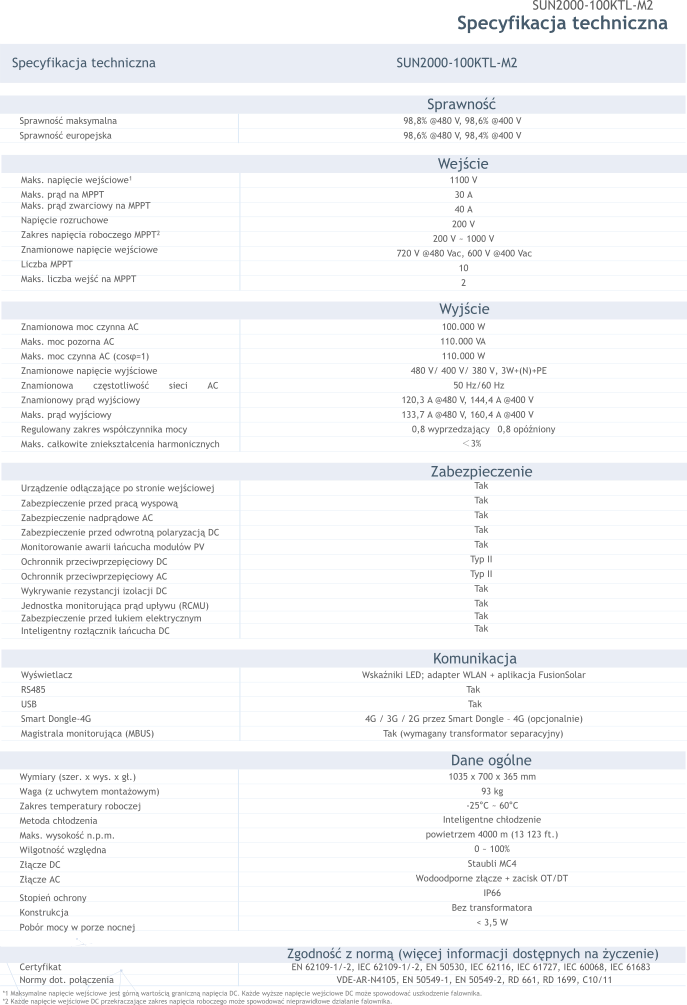

Rys. Parametry techniczne falownika PV firmy Huawei (karta katalogowa)
5.4 Funkcja AFCI (ochrona przed łukiem elektrycznym)
Funkcja AFCI (Arc Fault Circuit Interrupter) to zaawansowany system bezpieczeństwa, którego zadaniem jest wykrywanie i eliminowanie łuku elektrycznego po stronie prądu stałego, czyli w obwodzie pomiędzy panelami fotowoltaicznymi a falownikiem.
Czym jest łuk elektryczny DC?
W instalacjach fotowoltaicznych prąd stały nie przechodzi przez zero, w przeciwieństwie do prądu przemiennego. Oznacza to, że powstały łuk elektryczny nie gaśnie samoczynnie i może utrzymywać się przez długi czas, osiągając temperaturę kilku tysięcy stopni. Jest to jedna z głównych przyczyn pożarów instalacji PV, szczególnie w przypadku uszkodzonych przewodów, źle zaciśniętych złączy (bądź łączenie złączek różnych producentów) lub starzejącej się izolacji.
Zasada działania AFCI
Falownik wyposażony w AFCI stale analizuje sygnały prądowe po stronie DC. Układ ten potrafi rozpoznać charakterystyczne zakłócenia i „szumy” wysokoczęstotliwościowe, które towarzyszą iskrzeniu. W momencie wykrycia anomalii falownik w ułamku sekundy rozłącza obwód, przerywając przepływ prądu i gasząc łuk elektryczny, zanim dojdzie do zapłonu.
Dlaczego funkcja AFCI jest istotna?
6. Normy i certyfikaty falowników fotowoltaicznych
Falowniki fotowoltaiczne jako urządzenia pracujące bezpośrednio z siecią elektroenergetyczną podlegają ścisłym wymaganiom technicznym i bezpieczeństwa. Zgodność z odpowiednimi normami nie ma wyłącznie charakteru formalnego – decyduje o bezpieczeństwie użytkowania, stabilności pracy sieci oraz możliwości legalnego przyłączenia instalacji do Operatora Systemu Dystrybucyjnego.
6.1 Normy bezpieczeństwa i kompatybilności elektromagnetycznej
Do podstawowych norm międzynarodowych stosowanych w projektowaniu i ocenie falowników należą:
Normy te mają kluczowe znaczenie dla bezpieczeństwa użytkowników oraz poprawnej pracy falownika w środowisku instalacji elektrycznej.
6.2 Normy dotyczące współpracy z siecią elektroenergetyczną
W przeszłości istotną rolę w procesie przyłączania mikroinstalacji odgrywały normy:
Obecnie ich wymagania zostały w praktyce zastąpione i rozszerzone przez nowsze regulacje, które kompleksowo określają zachowanie jednostek wytwórczych przyłączanych do sieci dystrybucyjnej.
6.3 Norma PN-EN 50549 oraz certyfikat NC RfG
Najważniejszym dokumentem regulującym wymagania dla falowników w Polsce i Unii Europejskiej jest obecnie norma PN-EN 50549-1 (dla sieci niskiego napięcia) oraz PN-EN 50549-2 (dla sieci średniego napięcia). Norma ta stanowi techniczną podstawę realizacji europejskiego kodeksu sieciowego NC RfG (Requirements for Generators).
PN-EN 50549 określa m.in.:
W Polsce Operatorzy Systemów Dystrybucyjnych wymagają, aby falownik posiadał certyfikat zgodności z NC RfG, potwierdzony badaniami w akredytowanym laboratorium. Dodatkowo Polskie Towarzystwo Przesyłu i Rozdziału Energii Elektrycznej (PTPiREE) prowadzi wykaz certyfikowanych urządzeń wytwórczych. Brak falownika na tej liście lub brak certyfikatu zgodnego z PN-EN 50549 skutkuje odrzuceniem zgłoszenia instalacji na etapie formalnym.
Z tego względu zgodność z PN-EN 50549 oraz posiadanie certyfikatu NC RfG są obecnie kluczowymi kryteriami wyboru falownika do instalacji fotowoltaicznych przyłączanych do sieci w Polsce.
7. Wybór falownika – praktyczne wskazówki
Dobór odpowiedniego falownika to proces, który musi łączyć teorię z praktyką. Należy uwzględnić nie tylko moc instalacji i liczbę paneli, ale także parametry elektryczne, takie jak zakres napięcia MPPT, napięcie startowe czy dopuszczalne przewymiarowanie (DC/AC ratio). Właściwy wybór to gwarancja, że system będzie pracował stabilnie zarówno w mroźne poranki, jak i upalne południa, unikając niepotrzebnych przestojów.
Ze względu na złożoność tych obliczeń oraz wpływ zmiennych warunków atmosferycznych na pracę urządzenia, przygotowaliśmy osobny, szczegółowy poradnik: Jak dobrać falownik do instalacji PV? Praktyczny przewodnik krok po kroku. Dowiesz się z niego, jak przeliczyć napięcia stringów, jak uniknąć błędów przy doborze mocy oraz na co zwrócić uwagę, aby Twoja instalacja osiągała maksymalne uzyski przez lata.
8. Bezpieczeństwo i funkcje ochronne
Falowniki fotowoltaiczne wyposażone są w szereg systemów ochronnych, które gwarantują bezpieczeństwo instalacji i użytkowników. Należą do nich zabezpieczenia przeciwzwarciowe, przeciążeniowe i przeciwprzepięciowe, funkcja anti-islanding oraz układy monitorowania prądu upływu i łuku elektrycznego. Dzięki nim falownik pracuje stabilnie, a instalacja jest chroniona przed awariami, zagrożeniami pożarowymi i niepożądanymi skutkami zaniku sieci.
9. Monitoring i komunikacja
Nowoczesne falowniki pełnią rolę mózgu i centrum informacyjnego instalacji PV. Zaawansowane systemy monitoringu pozwalają śledzić pracę systemu na kilku poziomach:
10. Gwarancja, żywotność i konserwacja
Falowniki fotowoltaiczne są urządzeniami długotrwałymi, ale ich trwałość zależy od jakości wykonania, warunków pracy oraz prawidłowej eksploatacji. Typowy okres gwarancji wynosi od 5 do 12 lat, choć niektórzy producenci oferują rozszerzenia do 15–20 lat przy wykupieniu dodatkowego pakietu.
Na żywotność falownika wpływają między innymi:
Regularna konserwacja i aktualizacje oprogramowania są kluczowe dla utrzymania optymalnej sprawności i bezpieczeństwa. Aktualizacje firmware’u pozwalają wprowadzać nowe funkcje, poprawiać efektywność pracy MPPT, zwiększać stabilność komunikacji oraz eliminować potencjalne błędy sterowania.
Dodatkowo, okresowa kontrola serwisowa umożliwia wczesne wykrycie ewentualnych uszkodzeń przewodów, filtrów EMC czy układów chłodzenia, co znacząco wydłuża żywotność urządzenia i minimalizuje ryzyko awarii w instalacji fotowoltaicznej.
11. Podsumowanie
Falownik fotowoltaiczny, określany często jako „serce instalacji PV”, to urządzenie kluczowe dla efektywnej, bezpiecznej i niezawodnej pracy systemu fotowoltaicznego. Przekształca prąd stały z paneli na prąd przemienny zgodny z parametrami sieci, jednocześnie pełniąc funkcje ochronne, monitorujące i sterujące.
W artykule omówiono zasadę działania falowników, ich główne typy, parametry techniczne, normy i certyfikaty, a także kwestie doboru, bezpieczeństwa, monitoringu oraz eksploatacji. Zawarto praktyczne wskazówki dla inwestorów i instalatorów, które pozwalają świadomie wybrać odpowiedni falownik, zapewniający maksymalną wydajność i długowieczność instalacji.
Dzięki wiedzy zawartej w artykule każdy użytkownik może lepiej zrozumieć rolę falownika, poprawnie dobrać urządzenie do swoich potrzeb oraz zadbać o bezpieczną i efektywną eksploatację systemu PV.
„Źródło (obrazek wyróżniający): SolarEdge”
Najczęściej zadawane pytania (FAQ)
1. Co to jest falownik fotowoltaiczny i jaka jest jego rola w instalacji PV?
Falownik przekształca prąd stały (DC) z paneli słonecznych na prąd przemienny (AC), zgodny z parametrami sieci, zapewniając możliwość bezpiecznego użytkowania energii w budynku lub jej oddawania do sieci.
2. Jakie są główne typy falowników i czym się różnią?
Wyróżniamy falowniki sieciowe (on-grid), wyspowe (off-grid) oraz hybrydowe, które mogą współpracować z magazynem energii. Ze względu na budowę dzielimy je na falowniki stringowe (centralne) oraz mikroinwertery montowane pod każdym panelem.
3. Na co zwrócić uwagę przy wyborze falownika?
Kluczowe są: moc wyjściowa AC, dopuszczalne przewymiarowanie po stronie DC, zakres napięć MPPT (wpływa na pracę w cieniu) oraz napięcie startowe. Absolutną podstawą w Polsce jest certyfikat zgodności z normą PN-EN 50549-1 (NC RfG).
4. Czy falownik posiada funkcje ochronne?
Tak. Nowoczesne falowniki mają zabezpieczenia przeciwzwarciowe, przeciążeniowe, przeciwprzepięciowe, funkcję anti-islanding oraz detekcję łuku elektrycznego (AFCI), co zwiększa bezpieczeństwo instalacji i użytkowników.
5. Czy warto korzystać z systemu monitoringu falownika?
Tak. Monitoring umożliwia zdalną kontrolę produkcji energii, diagnostykę awarii, aktualizacje oprogramowania oraz optymalizację zużycia energii w domu lub integrację ze Smart Home, co zwiększa efektywność i niezawodność systemu PV.
