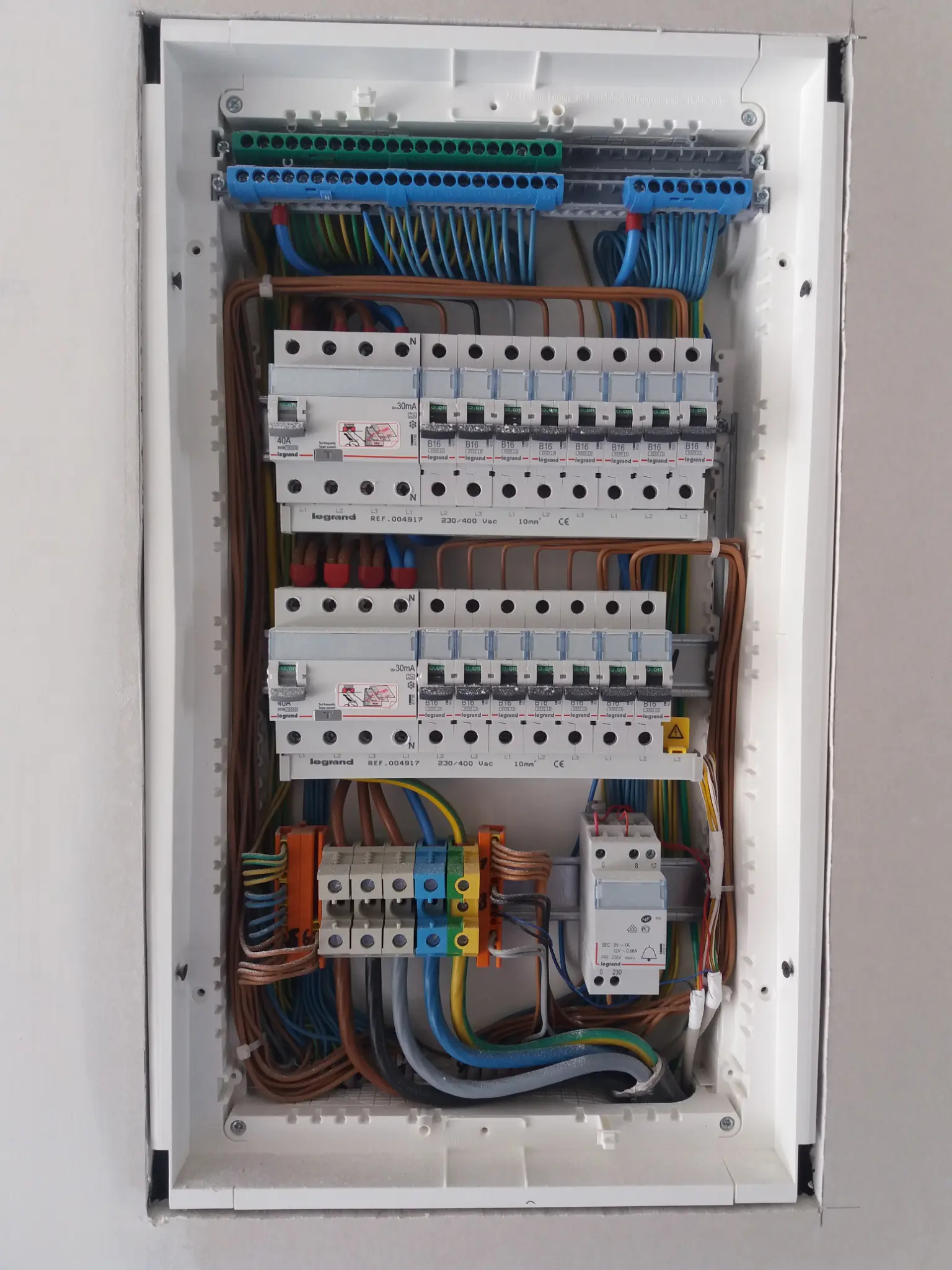

Planer podziału obwodów
Planer podziału obwodów automatycznie projektuje podział instalacji na obwody na podstawie zdefiniowanych pomieszczeń i punktów (gniazda, oświetlenie, urządzenia dedykowane). Narzędzie grupuje punkty w obwody zgodnie z regułami projektowymi, bilansuje obciążenie na fazach L1–L3, przypisuje wyłączniki różnicowoprądowe (RCD) i dobiera zabezpieczenia nadprądowe. Wynik to gotowa tabela obwodów — podstawa projektu rozdzielnicy i listy aparatów.
Planer podziału obwodów działa w trzech trybach: podstawowym (kreator pomieszczeń), rozszerzonym (tabela ręczna obwodów) i zaawansowanym (konfigurowalne reguły podziału).
zasilanie 1f / 3f · bilans L1–L3 · automatyczne RCD i MCB
Planer podziału obwodów
kreator · tabela · reguły
Najważniejsze funkcjonalności w skrócie
- Kreator pomieszczeń i stref: parter, piętro, garaż, zewnętrzne, piwnica, poddasze
- 16 predefiniowanych typów punktów z typowymi mocami: gniazda, oświetlenie, płyta indukcyjna, piekarnik, zmywarka, pralka, lodówka, bojler, klimatyzacja, rekuperacja, pompa ciepła, ładowarka EV, alarm, hydrofor, ogrzewanie
- Automatyczny podział na obwody z limitami (domyślnie max 10 gniazd/obwód, max 20 punktów oświetleniowych)
- Bilans obciążenia faz L1–L3 z współczynnikiem jednoczesności (domyślnie 0,6)
- Grupowanie obwodów pod RCD z limitem obwodów na wyłącznik (domyślnie 8)
- Tryb zaawansowany: konfiguracja reguł podziału i tabela ręczna obwodów
- Podstawa do listy aparatów rozdzielnicy
Do czego służy planer podziału obwodów
Planer podziału obwodów jest narzędziem służącym do:
- Projektowania struktury obwodów w domu lub mieszkaniu
- Automatycznego grupowania punktów w obwody zgodnie z praktyką projektową
- Równomiernego rozłożenia obciążenia na fazy L1–L3
- Planowania liczby i zestawów wyłączników RCD
- Wstępnego doboru zabezpieczeń nadprądowych dla obwodów
- Generowania tabeli obwodów do projektu rozdzielnicy
Planer rozwiązuje praktyczne problemy:
- „Na ile obwodów podzielić mieszkanie 70 m²?”
- „Które obwody dać pod jeden RCD, a które wydzielić?”
- „Czy obciążenie jest równomiernie rozłożone na 3 fazy?”
- Wydzielenie obwodów krytycznych: lodówka, alarm, kotłownia, EV
Typowi użytkownicy:
- Projektanci instalacji mieszkaniowych
- Instalatorzy planujący rozdzielnice
- Inwestorzy i właściciele domów planujący instalację
- Elektrycy weryfikujący podział istniejącej instalacji
Jak działa planer podziału obwodów
Planer podziału obwodów pracuje w modelu hybrydowym: kreator pomieszczeń → silnik reguł podziału → tabela obwodów z bilansem faz i zabezpieczeniami.
Krok 1: Kreator pomieszczeń
- Dodaj strefy i pomieszczenia (parter, piętro, garaż, zewnętrzne…)
- W każdym pomieszczeniu dodaj punkty z typowych presetów (gniazda, oświetlenie, piekarnik, płyta, EV itd.)
- Każdy preset ma domyślną moc, przekrój i preferencje obwodowe
Krok 2: Parametry zasilania
- Układ zasilania: 1-fazowy lub 3-fazowy
- Współczynnik jednoczesności (domyślnie 0,6)
- Limity reguł: max gniazd na obwód, max punktów oświetleniowych, max obwodów na RCD
Krok 3: Automatyczny podział
- Silnik reguł grupuje punkty w obwody: oświetlenie łączone strefami, gniazda limitowane sztukowo
- Urządzenia dedykowane (płyta, EV, pompa ciepła) trafiają na osobne obwody
- Bilans faz: obwody przydzielane na L1/L2/L3 z wyrównaniem mocy
Krok 4: Wynik — tabela obwodów
- Lista obwodów: nazwa, punkty, moc, faza, zabezpieczenie, RCD
- Podsumowanie: bilans faz, liczba obwodów, liczba RCD
- Podstawa do zaprojektowania rozdzielnicy i listy materiałowej
Tryby pracy planera
- Podstawowy — kreator pokojowy: dodajesz pomieszczenia i punkty, planer sam proponuje podział obwodów.
- Rozszerzony — dodatkowo tabela obwodów z ręczną edycją: zmiana nazwy, fazy, zabezpieczenia, RCD, przewodu i strefy każdego wiersza. Tabela synchronizuje się z wynikiem po każdym przeliczeniu.
- Zaawansowany — dodatkowo limity silnika reguł: maks. gniazd na obwód (domyślnie 10), maks. punktów oświetleniowych (domyślnie 20), maks. obwodów na RCD (domyślnie 8).
Presety punktów i strefy
Kreator zawiera 16 presetów punktów z mocami znamionowymi — od oświetlenia (0,1 kW) i gniazd (0,2 kW) przez zmywarkę (2,2 kW), piekarnik (3,0 kW) i pralkę (2,2 kW), po płytę indukcyjną (7,5 kW, 3f), pompę ciepła (6,0 kW, 3f) i ładowarkę EV (11,0 kW, 3f). Cały podział obwodów powstaje automatycznie po dodaniu pomieszczeń. Każde pomieszczenie ma też strefę (Parter, Piętro, Zewnętrzne, Garaż, Poddasze, Piwnica) — planer grupuje obwody i wyłączniki RCD z uwzględnieniem stref, więc awaria w jednej strefie nie pozbawia zasilania całego domu.
Metodologia
Planer stosuje reguły zbliżone do praktyki projektowej dla instalacji mieszkaniowych:
- Obwody oświetleniowe — łączone po strefach, z limitem punktów na obwód (domyślnie 20)
- Obwody gniazd — limit gniazd na obwód (domyślnie 10), podział kuchnia/pokoje/zewnętrzne
- Obwody dedykowane — płyta indukcyjna, piekarnik, zmywarka, pralka, bojler, klimatyzacja, pompa ciepła, ładowarka EV → osobne obwody
- Bilans faz — przydział obwodów minimalizujący różnicę obciążeń L1–L3
- Grupy RCD — obwody grupowane pod wyłączniki różnicowoprądowe z limitem obwodów na aparat (domyślnie 8); obwody o podwyższonym ryzyku (zewnętrzne, garaż) rozdzielane między grupy, a ładowarka EV dostaje RCD typu B — por. wyłącznik różnicowoprądowy (RCD)
Moc obliczeniowa i prąd obwodu
Interpretacja praktyczna: bilans faz uwzględnia współczynnik jednoczesności — suma mocy zainstalowanej na fazie nie musi być idealnie równa, ważne jest wyrównanie mocy obliczeniowej. Dobór zabezpieczeń ma charakter wstępny — finalną selekcję MCB/RCD zweryfikuj kalkulatorami doboru.
Pozostałe kalkulatory elektrotechniczne
Cały zestaw narzędzi do projektowania i weryfikacji instalacji — darmowe, bez konta.
zweryfikuj bilans całej instalacji
policz kable dla zaprojektowanych obwodów
Kalkulator doboru zabezpieczeń nadprądowych
weryfikacja doboru MCB
dobór typu i czułości RCD
Przykłady obliczeniowe
Trzy przykłady pokazują, jak planer podziału obwodów rozkłada punkty na obwody i fazy — czyli jak wygląda praktyczny podział obwodów dla typowych instalacji — mieszkanie w bloku, dom jednorodzinny i rozbudowa o ładowarkę EV.
Przykład 1: mieszkanie 3-pokojowe w bloku (3f)
Dane wejściowe:
- Około 32 punkty: salon, kuchnia, 2 sypialnie, łazienka, przedpokój
- 28 punktów gniazd + 17 punktów oświetlenia
- Dedykowane: zmywarka, piekarnik, lodówka, pralka
Wynik:
- 9 obwodów: 2 oświetleniowe, 3 gniazdowe (maks. 10 gniazd/obwód), 4 dedykowane
- 2 wyłączniki RCD 30 mA (limit 8 obwodów na RCD)
- Bilans faz: obwody rozłożone L1–L3 dla wyrównania obciążenia
- Zabezpieczenia: B10/B16 wg presetów
Przykład 2: dom jednorodzinny, zasilanie 3-fazowe
Dane wejściowe:
- Parter + piętro + garaż + zewnętrzne
- 45 punktów: gniazda, oświetlenie, płyta indukcyjna, piekarnik, zmywarka, pralka, bojler, rekuperacja, ładowarka EV
Wynik:
- 18 obwodów: 4 oświetleniowe, 7 gniazdowych, 7 dedykowanych
- Bilans faz: L1 = 9,2 kW | L2 = 8,8 kW | L3 = 9,5 kW (różnica < 8%)
- 3 wyłączniki RCD 40 A/30 mA; obwód EV na RCD typu B
- Zabezpieczenia: B16 (gniazda/oświetlenie), B20 (zmywarka/bojler), 3f dla płyty i EV
Przykład 3: rozbudowa o ładowarkę EV i pompę ciepła
Dane wejściowe:
- Istniejący podział + ładowarka EV 11 kW (3f) + pompa ciepła 6 kW (3f)
- Tryb rozszerzony: ręczna tabela obwodów
- Moc umowna do sprawdzenia po dodaniu odbiorników
Wynik:
- 2 nowe obwody dedykowane 3-fazowe
- Obwód EV wymaga RCD typu B (składowa prądu stałego) — planer oznacza to automatycznie
- W tabeli można ręcznie przypisać fazę, zabezpieczenie i RCD każdego obwodu
- Bilans pokazuje nowe obciążenie faz — przy przekroczeniu mocy umownej pojawia się ostrzeżenie
Tabela: presety punktów w kreatorze
Wybrane typy punktów z domyślnymi mocami, przekrojami i zabezpieczeniami — zgodne z presetami kalkulatora.
| Typ punktu | Moc domyślna | Obwód | Zabezpieczenie |
|---|---|---|---|
| Oświetlenie | 0,1 kW | grupowy (strefa) | B10 |
| Gniazda | 0,2 kW | grupowy (max 10 szt.) | B16 |
| Zmywarka / Pralka / Bojler | 2,0–2,2 kW | dedykowany | B16 |
| Piekarnik | 3,0 kW | dedykowany | B16 |
| Płyta indukcyjna | 7,5 kW | dedykowany 3f | B16/3 |
| Pompa ciepła | 6,0 kW | dedykowany 3f | B20/3 |
| Ładowarka EV | 11,0 kW | dedykowany 3f + RCD typ B | B20/3 |
| Alarm | 0,1 kW | dedykowany, bez RCD | B10 |
Ograniczenia planera
Planer podziału obwodów generuje wstępną propozycję podziału obwodów — projekt rozdzielnicy w wersji wykonawczej wymaga weryfikacji:
- Podział oparty na regułach i presetach mocy — nietypowe odbiorniki wymagają ręcznej korekty (tabela w trybie rozszerzonym/zaawansowanym)
- Dobór zabezpieczeń jest wstępny — nie zastępuje obliczeń zwarciowych i SWZ
- Planer nie dobiera przekrojów przewodów ani nie sprawdza spadków napięcia
- Bilans faz dotyczy mocy obliczeniowej — rzeczywiste obciążenia zależą od eksploatacji
- Domyślne limity (10 gniazd, 20 punktów, 8 obwodów/RCD) można zmienić w trybie zaawansowanym
Najczęściej zadawane pytania (FAQ)
1. Ile gniazd może być na jednym obwodzie?
Praktyka projektowa przyjmuje zwykle do ok. 10 gniazd na obwód — taki limit ma planer domyślnie. W trybie zaawansowanym możesz go zmienić, podobnie jak limit punktów oświetleniowych (20) i obwodów na jeden RCD (8).
2. Jak planer dobiera RCD?
Obwody grupowane są pod wyłączniki różnicowoprądowe 30 mA z limitem obwodów na RCD (domyślnie 8) i podziałem na strefy. Obwód ładowarki EV dostaje automatycznie RCD typu B, bo ładowarki mogą generować składową prądu stałego niewykrywalną przez typ A.
3. Czy mogę ręcznie poprawić automatyczny podział?
Tak — w trybach rozszerzonym i zaawansowanym tabela obwodów jest edytowalna: zmienisz nazwę, fazę, zabezpieczenie, RCD, przekrój przewodu, strefę i liczbę puszek każdego obwodu. Po przeliczeniu tabela synchronizuje się z wynikiem.
4. Co to jest współczynnik jednoczesności?
Określa, jaka część sumy mocy zainstalowanej pracuje jednocześnie. Domyślne 0,6 oznacza, że obliczeniowo obciążenie to 60% mocy wszystkich punktów. Dla domów bez ogrzewania elektrycznego i EV to bezpieczna wartość; przy pompie ciepła lub ładowarce warto ją podnieść.
5. Jak działa kreator pokojowy?
Dodajesz pomieszczenie (np. kuchnia), wybierasz typy punktów z presetów mocy i podajesz ilości. Planer sumuje moce, grupuje punkty w obwody wg reguł i stref, dobiera zabezpieczenia z presetów i rozkłada obwody na fazy L1–L3. Wynikowy bilans faz jest widoczny w tabeli wyniku.
6. Kiedy potrzebny jest RCD typu B?
Przy odbiornikach mogących generować prąd różnicowy o składowej stałej — przede wszystkim ładowarki EV, część falowników i UPS. Typ A takiej składowej nie wykrywa. Planer przypisuje typ B automatycznie do obwodu ładowarki EV.
7. Na czym polega bilans faz L1–L3?
Planer rozkłada obwody 1-fazowe na trzy fazy tak, by moce obliczeniowe L1, L2 i L3 były możliwie równe — dobry bilans faz ogranicza prąd w przewodzie neutralnym. Obwody 3-fazowe (płyta, pompa ciepła, EV) obciążają wszystkie fazy symetrycznie. Wynik pokazuje bilans faz — to podstawa projektu rozdzielnicy.
8. Jakie limity mogę zmienić w trybie zaawansowanym?
Maksymalną liczbę gniazd na obwód (domyślnie 10), maksymalną liczbę punktów oświetleniowych na obwód (domyślnie 20) i maksymalną liczbę obwodów pod jednym wyłącznikiem RCD (domyślnie 8).
9. Czy planer dobiera zabezpieczenia i przekroje?
Wstępnie tak — podział obwodów opiera się na presetach: każdy preset punktu ma domyślne zabezpieczenie i przewód (np. gniazda: B16, YDYp 3×2,5). Projekt rozdzielnicy wymaga jednak weryfikacji — dobór zweryfikuj kalkulatorami doboru zabezpieczeń, obciążalności i spadku napięcia.
10. Do czego służą strefy w podziale?
Strefa (Parter, Piętro, Zewnętrzne, Garaż, Poddasze, Piwnica) porządkuje podział obwodów pod względem lokalizacji. Dzięki temu jeden RCD zwykle obsługuje jedną strefę — zadziałanie zabezpieczenia nie odcina zasilania całego domu, tylko daną część instalacji.
