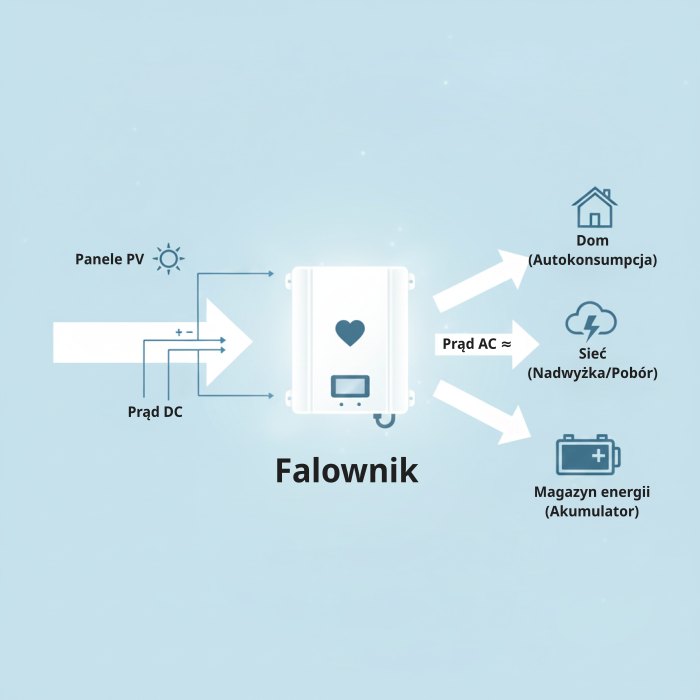

Falownik fotowoltaiczny jest jednym z najważniejszych elementów każdej instalacji PV. To właśnie on przekształca prąd stały generowany przez panele słoneczne w prąd przemienny, który można wykorzystać w domu lub firmie. W praktyce, choć panele produkują energię, to falownik decyduje o tym, ile z tej energii faktycznie trafi do sieci lub magazynu energii, jak stabilna będzie praca instalacji i czy system będzie bezpieczny.
Szczegółowa wiedza techniczna dotycząca budowy falowników, ich rodzajów oraz zasad działania została przedstawiona w osobnym artykule: Falownik fotowoltaiczny – kompendium wiedzy. W tym materiale przeprowadzimy Cię przez praktyczny dobór falownika fotowoltiacznego, pokazując, na co zwracać uwagę, aby instalacja była wydajna, bezpieczna i zgodna z wymogami sieci.
W artykule omówimy m.in.:
1. Dlaczego prawidłowy dobór falownika fotowoltaicznego ma znaczenie
Falownik nie jest jedynie urządzeniem technicznym – pełni rolę „serca” całej instalacji fotowoltaicznej. Jego właściwy dobór bezpośrednio wpływa na efektywność pracy systemu oraz ilość energii, jaką instalacja może realnie wyprodukować i wykorzystać.
Niewłaściwie dobrany falownik może prowadzić do wielu problemów w codziennej eksploatacji. Przykładowo:
Przykładowo:
W praktyce oznacza to, że nawet najbardziej wydajne panele PV nie zagwarantują optymalnej pracy systemu, jeśli falownik nie zostanie dobrany w sposób przemyślany i zgodny z parametrami technicznymi oraz wymogami operatora sieci. Dlatego przed zakupem warto dokładnie przeanalizować zarówno parametry instalacji, jak i możliwości falownika.
2. Dobór mocy falownika względem mocy instalacji PV
Kluczowym parametrem przy projektowaniu instalacji fotowoltaicznej jest stosunek mocy falownika do mocy paneli, zwany DC/AC ratio. Parametr ten określa, jak bardzo generator PV (panele) jest przewymiarowany względem mocy falownika. Typowe wartości stosunku DC/AC mieszczą się w przedziale 110–125%, co pozwala maksymalizować produkcję energii przy jednoczesnym zachowaniu bezpieczeństwa i stabilności pracy systemu.
Jak obliczyć moc falownika
Moc falownika powinna być dobierana względem mocy nominalnej paneli w standardowych warunkach testowych STC (Standard Test Conditions). STC zakłada:
Przykładowo, dla instalacji PV o mocy 5 kW STC w panelach:
Dlaczego liczymy względem STC?
Pozwala to na standaryzację i porównanie parametrów paneli różnych producentów. Rzeczywista moc w typowych warunkach pracy paneli zależy od NMOT (Nominal Module Operating Temperature), który uwzględnia niższe nasłonecznienie i temperaturę otoczenia. W przeszłości stosowano koncepcję NOCT, która jest dziś rzadko podawana w katalogach, ale jej idea była podobna do NMOT.
Przewymiarowanie DC/AC ratio kompensuje te różnice, dzięki czemu falownik pracuje efektywnie przez większość roku.
Konsekwencje złego doboru
Rola projektanta i doświadczenia
Właściwe określenie DC/AC ratio wymaga wiedzy technicznej oraz analizy warunków lokalnych: orientacji i kąta nachylenia dachu, możliwych zacienień, temperatury pracy paneli i innych czynników. Doświadczony projektant lub instalator uwzględnia te zmienne, aby falownik był optymalnie dopasowany do całej instalacji i zapewniał maksymalną produkcję energii przy minimalnym ryzyku problemów eksploatacyjnych.
3. Napięcia wejściowe, zakres MPPT i ich praktyczne znaczenie
Zakres napięcia pracy MPPT (Maximum Power Point Tracking) określa, w jakim zakresie napięć falownik jest w stanie efektywnie pozyskiwać energię z paneli fotowoltaicznych. Różne modele falowników oferują różne zakresy, co wpływa na dopasowanie liczby paneli w stringu i stabilność pracy instalacji.
3.1 Napięcie startowe vs pełna sprawność MPPT
Napięcie startowe to minimalne napięcie, przy którym falownik rozpoczyna pracę. Zazwyczaj jest ono nieco niższe niż dolna granica pełnej sprawności MPPT. Dzięki temu falownik może uruchomić się nawet przy słabszym nasłonecznieniu, zanim osiągnie optymalną wydajność.
3.2 Uwzględnienie temperatury

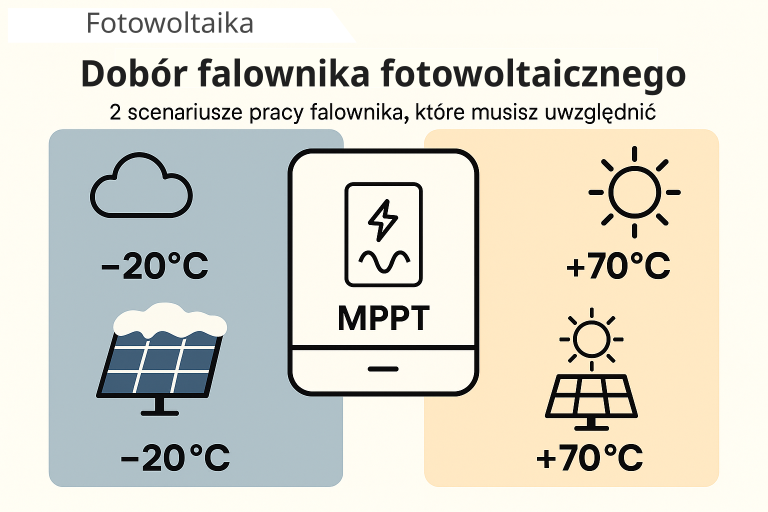

Podczas projektowania stringów paneli należy uwzględnić współczynnik temperaturowy napięcia Voc (β_Voc %/°C) paneli. W warunkach zimowych napięcie paneli wzrasta, dlatego maksymalne napięcie stringu powinno być liczone np. dla -20°C w standardzie projektowym Polski. Taki zapis pokazuje profesjonalne podejście do bezpieczeństwa instalacji.
3.3 Liczba paneli w stringach i niezależność MPPT
Przy instalacjach z wieloma stringami należy zwrócić uwagę na liczbę i niezależność trackerów MPPT. Każdy tracker może pracować niezależnie, co pozwala optymalnie wykorzystać energię nawet w przypadku częściowego zacienienia jednej połaci dachu. Liczba paneli w stringu powinna być tak dobrana, aby napięcie całego stringu mieściło się w zakresie MPPT falownika w większości warunków pracy.
3.4 Praktyczny przykład obliczeń
Załóżmy falownik z zakresem MPPT 200–800 V i napięciem startowym 180 V. Panele mają: Vmpp STC = 35 V, Voc STC = 43 V, współczynnik temperaturowy Voc β_Voc = -0,3%/°C. Liczba paneli w stringu: 12
Wnioski: Konfiguracja składająca się z 12 modułów zapewnia bezpieczny margines napięciowy i gwarantuje, że nawet w skrajnie upalne dni napięcie stringu nie spadnie poniżej dolnego progu MPPT (200 V). Pozwala to na zachowanie maksymalnej sprawności przetwarzania energii przez cały rok.
3.5 Systemy z optymalizatorami mocy (np. SolarEdge)
W przypadku falowników współpracujących z optymalizatorami mocy, zasady doboru napięć stringów ulegają zmianie. Jeśli w karcie katalogowej widnieje bardzo wąski zakres napięcia wejściowego (np. 375–450 V) i brak informacji o napięciu startowym czy szerokim zakresie MPPT, prawdopodobnie mamy do czynienia z systemem z optymalizatorami.
Cechy takiej architektury:
ZOBACZ WIĘCEJ
Jeśli interesuje Cię, jak działają optymalizatory mocy i jak wpływają na dobór falownika i napięcia stringów, przygotowaliśmy osobny artykuł poświęcony temu zagadnieniu. Dowiedz się więcej o systemach z optymalizatorami mocy i poznaj praktyczne wskazówki dotyczące projektowania nowoczesnych instalacji PV.
4. Falownik jednofazowy czy trójfazowy – wybór według mocy i wymagań OSD
Wybór między falownikiem jednofazowym a trójfazowym zależy przede wszystkim od mocy instalacji oraz wymagań operatora systemu dystrybucyjnego (OSD). W Polsce obowiązują normy EN 50549-1 i przepisy OSD, które określają granice przyłączenia do sieci: instalacje o mocy do 3,68 kW mogą być podłączone do sieci jednofazowej. Limit ten wynika z maksymalnego prądu 16 A na fazę przy napięciu 230 V (16 A × 230 V = 3680 W), aby nie powodować asymetrii międzyfazowej. Instalacje powyżej tej mocy wymagają falownika trójfazowego, aby nie „krzywić” napięcia w sieci.
4.1 Kryteria wyboru falownika jednofazowego
4.2 Kryteria wyboru falownika trójfazowego i bilansowanie międzyfazowe
4.3 Wpływ wyboru ilości faz na stabilność instalacji
CZYTAJ WIĘCEJ
5. Typy falowników w kontekście praktycznym
Na rynku dostępnych jest kilka typów falowników fotowoltaicznych, jednak z punktu widzenia inwestora kluczowe znaczenie ma scenariusz zastosowania – sposób użytkowania energii, skala instalacji oraz plany jej rozbudowy w kolejnych latach.
5.1 Falowniki sieciowe (on-grid)
Stanowią standard w polskich instalacjach domowych i firmowych. Najczęściej są to falowniki trójfazowe, zapewniające stabilną pracę instalacji, równomierne obciążenie faz oraz zgodność z wymaganiami Operatorów Systemów Dystrybucyjnych. Wybierane są tam, gdzie celem jest szybki zwrot z inwestycji i klasyczny model współpracy z siecią elektroenergetyczną.
5.2 Falowniki hybrydowe
Rozwiązanie dla inwestorów, którzy planują magazyn energii – od razu lub w przyszłości. Umożliwiają zwiększenie autokonsumpcji oraz lepszą kontrolę nad przepływem energii w budynku. Większość nowoczesnych falowników hybrydowych może pracować początkowo bez akumulatorów, pełniąc funkcję klasycznego falownika sieciowego i jednocześnie stanowiąc bazę pod przyszłą rozbudowę systemu.
5.3 Mikroinwertery i systemy z optymalizacją mocy
Stosowane głównie w instalacjach z częściowym zacienieniem, różnymi kierunkami połaci dachowych lub nieregularnym układem paneli. Każdy moduł pracuje niezależnie, co ogranicza straty wynikające z nierównomiernych warunków pracy. Dodatkowym atutem jest podniesione bezpieczeństwo instalacji dzięki ograniczeniu wysokich napięć DC na dachu.
Wybór typu falownika powinien zawsze wynikać z analizy potrzeb użytkownika, warunków montażowych oraz planów dotyczących autokonsumpcji i magazynowania energii.
Rys. Falownik 3-fazowy firmy SMA
Rys. Falownik hybrydowy firmy Huawei
Rys. Mikroinwerter firmy Hoymiles
6. Najczęstsze błędy przy doborze falownika
Dobór falownika ma bezpośredni wpływ na sprawność, stabilność i trwałość instalacji fotowoltaicznej. W praktyce wiele problemów wynika z powtarzalnych błędów projektowych, które można łatwo wyeliminować już na etapie doboru urządzenia.
6.1 Dobieranie falownika „na oko”, tylko według mocy paneli
Jednym z najczęstszych błędów jest wybór falownika wyłącznie na podstawie sumarycznej mocy paneli, bez analizy parametrów elektrycznych.
Skutki:
Dobra praktyka:
Zawsze analizuj współczynnik DC/AC ratio, zakres MPPT oraz rzeczywiste warunki pracy instalacji, a nie tylko wartości „kWp” z oferty.
6.2 Niedopasowanie liczby paneli w stringach do zakresu MPPT
Zbyt mała lub zbyt duża liczba modułów w łańcuchu powoduje, że napięcie pracy wypada poza zakresem MPPT falownika.
Możliwe konsekwencje:
Dobra praktyka:
Sprawdzaj napięcia stringów zarówno dla warunków STC, jak i dla temperatur skrajnych – szczególnie zimą.
6.3 Pomijanie wpływu temperatury na napięcie DC
W niskich temperaturach napięcie paneli rośnie, co może prowadzić do przekroczenia maksymalnego napięcia wejściowego falownika.
Dlaczego to groźne?
Dobra praktyka:
Projektuj instalację z uwzględnieniem temperatur projektowych (np. –20°C) oraz współczynnika temperaturowego napięcia Voc paneli.
6.4 Nieprawidłowy wybór liczby faz i ignorowanie wymagań OSD
Zastosowanie falownika jednofazowego w instalacji o zbyt dużej mocy lub nieuwzględnienie warunków lokalnej sieci może skutkować problemami formalnymi i technicznymi.
Typowe problemy:
Dobra praktyka:
Zawsze sprawdzaj wymagania Operatora Systemu Dystrybucyjnego i dobieraj falownik pod kątem mocy, liczby faz oraz jakości sieci.
6.5 Pomijanie funkcji bezpieczeństwa i monitoringu
W większych lub bardziej złożonych instalacjach brak odpowiednich zabezpieczeń i monitoringu znacząco utrudnia eksploatację.
Czego często brakuje:
Dobra praktyka:
Traktuj falownik jako centrum sterowania instalacją, a nie wyłącznie przetwornicę DC/AC — szczególnie w systemach firmowych i hybrydowych.
7. Rola projektanta i instalatora w procesie doboru falownika
Prawidłowy dobór falownika nie kończy się na analizie parametrów katalogowych urządzenia. Obliczenia teoretyczne stanowią jedynie punkt wyjścia do dalszych prac projektowych, które muszą uwzględniać rzeczywiste warunki pracy instalacji oraz wymagania formalne związane z jej przyłączeniem do sieci elektroenergetycznej.
7.1 Rola projektanta instalacji PV
Projektant odpowiada za całościową analizę techniczną systemu jeszcze przed montażem. Jego zadania obejmują m.in.:
W praktyce projektanci coraz częściej korzystają z dedykowanego oprogramowania udostępnianego przez producentów falowników. Narzędzia te umożliwiają symulację napięć stringów w różnych temperaturach, ocenę pracy układu MPPT oraz weryfikację poprawności konfiguracji jeszcze na etapie projektu. Oprogramowanie to stanowi istotne wsparcie, jednak nie zastępuje wiedzy inżynierskiej i doświadczenia projektowego.
7.2 Rola instalatora i weryfikacja w terenie
Instalator odpowiada za przełożenie założeń projektowych na rzeczywistą instalację. Do jego zadań należy m.in.:
Na tym etapie często ujawniają się różnice między projektem a rzeczywistymi warunkami montażowymi, dlatego doświadczenie instalatora ma kluczowe znaczenie dla końcowego bezpieczeństwa i niezawodności systemu.
Współpraca projektanta i instalatora pozwala uniknąć najczęstszych błędów doborowych, ograniczyć ryzyko wyłączeń falownika, strat energii oraz problemów formalnych przy przyłączeniu instalacji do sieci. Prawidłowo dobrany i uruchomiony falownik pracuje stabilnie przez wiele lat, zapewniając wysoką efektywność instalacji fotowoltaicznej i przewidywalne efekty ekonomiczne dla inwestora.
8. Case study / przykłady praktyczne
Poniżej przedstawiamy dwa przykłady doboru falownika i konfiguracji stringów w instalacjach fotowoltaicznych, oparte na realistycznych wyliczeniach dla warunków Polski centralnej (południowa orientacja, kąt nachylenia dachu 30–35°).
Parametr | Przykład 1 – Dom ~5 kWp | Przykład 2 – Dom ~10 kWp (dach W–Z) |
|---|---|---|
Moc instalacji DC | 5,04 kWp | 10,08 kWp |
Liczba modułów | 12 | 24 (2 × 12) |
Moc modułu | 420 Wp | 420 Wp |
Falownik AC | 4 kW | 8 kW |
DC/AC ratio | 1,26 | 1,26 |
MPPT | 2 (wykorzystany 1) | 2 niezależne |
Konfiguracja stringów | 1 × 12 modułów | MPPT 1: 12 modułów (wschód), MPPT 2: 12 modułów (zachód) |
Vmpp STC stringu | 420 V | 420 V |
Voc STC stringu | 516 V | 516 V |
Współczynnik β_Voc | -0,3 %/°C | -0,3 %/°C |
Napięcie zimowe (-20°C) | ~590 V | ~590 V |
Napięcie startowe falownika | 180 V | 180 V |
Roczna produkcja energii | ~5 200 kWh | ~10 200 kWh |
Autokonsumpcja | ~40–50%* (*przy wykorzystaniu systemów zarządzania energią lub pompy ciepła) | ~20–30%* (*bez magazynu energii, przy klasycznym zużyciu) |
Uwagi | Instalacja uruchamia się poprawnie, optymalne wykorzystanie MPPT | Instalacja uruchamia się poprawnie, niezależne MPPT dla różnych orientacji dachu. W instalacjach Wschód-Zachód moc maksymalna z obu połaci nigdy nie występuje w tym samym momencie, dlatego falownik 8 kW bez problemu obsłuży ponad 10 kWp w panelach. |
Wnioski praktyczne:
9. Podsumowanie
Dobór falownika do instalacji fotowoltaicznej wymaga uwzględnienia kilku istotnych parametrów, które decydują o efektywności i trwałości systemu:
Chcesz pogłębić swoją wiedzę techniczną o instalacjach fotowoltaicznych? Zajrzyj do naszych innych artykułów poświęconych tej tematyce, gdzie znajdziesz szczegółowe informacje o budowie, funkcjach i specyfikacjach urządzeń oraz funkcjonowaniu instalacji.
Najczęściej zadawane pytania (FAQ)
1. Dlaczego dobór falownika jest tak istotny?
Falownik decyduje, ile energii z paneli faktycznie trafi do sieci lub magazynu energii, jak stabilna będzie praca instalacji oraz czy system będzie bezpieczny. Niewłaściwy dobór może powodować straty energii, częste wyłączenia lub uszkodzenia urządzeń.
2. Jak obliczyć odpowiednią moc falownika względem paneli?
Stosujemy parametr DC/AC ratio – typowo 110–125%. Pozwala on przewymiarować panele względem falownika, maksymalizując produkcję energii przy zachowaniu bezpieczeństwa i stabilności pracy urządzenia.
3. Na co zwrócić uwagę przy wyborze zakresu napięć i MPPT?
Falownik ma określony zakres napięcia pracy MPPT. Liczba paneli w stringu powinna takiego zakresu nie przekraczać. Należy też uwzględnić temperaturę pracy paneli – zimą napięcie rośnie, a nieodpowiednie dopasowanie może blokować start instalacji.
4. Kiedy wybrać falownik jednofazowy, a kiedy trójfazowy?
W Polsce instalacje do 3,68 kW mogą być jednofazowe (mniejsze domy lub mieszkania), większe systemy wymagają trójfazowego falownika, aby zapewnić stabilność napięcia i zgodność z wymogami OSD. Falownik trójfazowy rozkłada moc równomiernie między fazy, co poprawia stabilność pracy.
5. Jak wybrać typ falownika w praktyce?
On-grid – standard w domach, prosty zwrot inwestycji.
Hybrydowy – przy planach magazynowania energii lub zwiększeniu autokonsumpcji.
Mikroinwertery / optymalizatory mocy – przy zacienieniu lub nieregularnym dachu.
