Wprowadzenie
Bezpieczeństwo użytkowników obiektów budowlanych opiera się na kilku kluczowych systemach ochronnych, których zadaniem jest utrzymanie możliwości ewakuacji oraz ograniczenie skutków niebezpiecznych zdarzeń. Wśród tych systemów szczególne znaczenie ma oświetlenie awaryjne, zapewniające widoczność i orientację w momencie utraty zasilania podstawowego. W sytuacjach zagrożenia — pożaru, awarii instalacji, zadymienia lub zaniku napięcia — światło pełni funkcję krytyczną. To ono decyduje, czy użytkownicy są w stanie szybko zidentyfikować kierunek ewakuacji, ominąć przeszkody oraz dotrzeć do wyjść ewakuacyjnych w sposób uporządkowany.
W praktyce już kilkusekundowy brak światła w budynku powoduje dezorientację, utratę kontroli nad sytuacją, a niekiedy panikę. Kluczowym zadaniem systemu oświetlenia awaryjnego jest zatem utrzymanie minimalnego poziomu luminancji, który pozwala osobom przebywającym w obiekcie bezpiecznie podjąć decyzję i rozpocząć ewakuację. Oświetlenie to nie zastępuje światła podstawowego, lecz uzupełnia je w warunkach awaryjnych, gwarantując ciągłość widoczności oraz zapewniając funkcjonalność dróg ewakuacyjnych, stref otwartych i obszarów o podwyższonym ryzyku.
Z perspektywy zarządców i projektantów budynków oświetlenie awaryjne jest jednym z najważniejszych elementów systemów bezpieczeństwa. Jego prawidłowe zaprojektowanie i utrzymanie bezpośrednio wpływa na możliwość przeprowadzenia sprawnej ewakuacji, zminimalizowanie ryzyka potknięć, kolizji oraz dezorientacji użytkowników, a także wspiera służby ratownicze w działaniach. W nowoczesnym podejściu do projektowania obiektów, oświetlenie awaryjne traktowane jest nie jako dodatek, lecz jako integralna część systemu ochrony życia i zdrowia, którego skuteczność decyduje o realnym poziomie bezpieczeństwa budynku.
1. Konieczność stosowania oświetlenia awaryjnego w świetle obowiązujących przepisów
W polskich przepisach obowiązek stosowania oświetlenia awaryjnego wynika bezpośrednio z regulacji techniczno-budowlanych oraz przepisów dotyczących ochrony przeciwpożarowej. Podstawą jest Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. W § 181 ust. 1 wskazano obowiązek zapewnienia działania oświetlenia awaryjnego w budynkach, natomiast § 181 ust. 7 odsyła do stosowania Polskich Norm określających wymagania techniczne w tym zakresie. Oświetlenie awaryjne jest więc wymagane wszędzie tam, gdzie przebywają ludzie i istnieje ryzyko utraty widoczności w przypadku zaniku zasilania.
Równolegle, obowiązek stosowania oświetlenia awaryjnego w kontekście bezpieczeństwa pożarowego potwierdza Rozporządzenie Ministra Spraw Wewnętrznych i Administracji w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów, w § 16. Użytkowany budynek istniejący może być uznany za zagrażający życiu ludzi, jeśli nie zapewnia możliwości bezpiecznej ewakuacji, a jednym z czynników decydujących o takim uznaniu jest brak wymaganego oświetlenia awaryjnego w strefach pożarowych ZL I, ZL II i ZL V lub na drogach ewakuacyjnych prowadzących z tych stref. Właściciel lub zarządca budynku zobowiązany jest wówczas do wdrożenia rozwiązań przywracających zgodność z przepisami, w tym zapewnienia oświetlenia awaryjnego.
Awaryjne oświetlenie ewakuacyjne należy stosować w:
Dzięki takiej literalnej interpretacji przepisów, instalatorzy i projektanci mogą jednoznacznie określić, gdzie oświetlenie awaryjne jest wymagane, zapewniając zgodność z obowiązującymi standardami i bezpieczeństwo użytkowników.
2. Charakter i zakres normy PN‑EN 1838
Na gruncie prawa stosowaną wersją normy PN‑EN 1838 jest wydanie z 2005 roku. To właśnie ona określa wymagania techniczne, które projektanci i wykonawcy muszą spełniać przy projektowaniu i instalacji oświetlenia awaryjnego w budynkach. Norma PN‑EN 1838 „Lighting applications – Emergency lighting” koncentruje się na parametrach fotometrycznych i zapewnieniu odpowiedniej widoczności w sytuacjach awaryjnych. W przeciwieństwie do PN‑EN 50172:2005, która dotyczy organizacji i eksploatacji systemu, PN‑EN 1838 precyzuje wartości i rozmieszczenie światła konieczne do zapewnienia bezpieczeństwa użytkowników podczas awarii.
2.1 Zakres regulacji normy PN‑EN 1838:2005
Norma obejmuje wszystkie aspekty związane z widocznością i natężeniem światła w sytuacjach awaryjnych, w tym:
Norma wprowadza również podział oświetlenia awaryjnego na:
2.2 Typy oświetlenia awaryjnego według PN‑EN 1838:2005
Podstawowe typy systemów oświetlenia awaryjnego to:
2.3 Podział odpowiedzialności PN‑EN 1838:2005 vs PN‑EN 50172:2005
Normy te uzupełniają się w praktyce projektowej:
Podział odpowiedzialności jest jasny: PN‑EN 50172 odpowiada za strukturę i działanie systemu, natomiast PN‑EN 1838 za bezpieczeństwo użytkowników poprzez odpowiednie natężenie i rozmieszczenie światła. Obie normy stosowane łącznie gwarantują pełne bezpieczeństwo w sytuacjach awaryjnych.
3. Ogólne wymagania funkcjonalne według PN‑EN 1838
W kontekście obowiązujących przepisów funkcjonalne wymagania dla oświetlenia awaryjnego w budynkach wynikają zarówno z normy PN‑EN 1838:2005, jak i z przepisów nadrzędnych – Rozporządzenia Ministra Infrastruktury (§ 181). Norma PN‑EN 1838 określa szczegółowe wymagania techniczne dotyczące natężenia, równomierności i jakości światła w sytuacjach awaryjnych, natomiast przepisy prawa definiują obowiązki projektanta i wykonawcy oraz minimalny czas działania systemu.
Czas działania:
Minimalny czas działania oświetlenia awaryjnego wynosi 1 godzinę, zgodnie zarówno z PN‑EN 1838:2005, jak i § 181 Rozporządzenia MI. Dotyczy to dróg ewakuacyjnych, stref otwartych oraz miejsc wysokiego ryzyka. W obiektach o podwyższonym ryzyku, np. szpitale czy hale produkcyjne, projektanci mogą przewidzieć wydłużony czas pracy, aby zapewnić pełne bezpieczeństwo ewakuacji i kontynuację niezbędnych czynności.
Niezależność od zasilania podstawowego:
Systemy awaryjne muszą działać niezależnie od instalacji głównej, tak aby awaria głównego źródła energii nie powodowała utraty oświetlenia. Źródła zasilania awaryjnego powinny być odpowiednio zabezpieczone i umożliwiać natychmiastowe uruchomienie.
Wymagany czas włączenia:
PN‑EN 1838:2005 określa wymagania czasowe dla osiągnięcia odpowiedniego natężenia światła: na drogach ewakuacyjnych i w strefach otwartych połowa wymaganego natężenia powinna pojawić się w ciągu 5 sekund, a pełny poziom w ciągu 60 sekund od momentu zaniku zasilania. Dla stref wysokiego ryzyka światło powinno być dostępne niemal natychmiast, zwykle w czasie do 0,5 sekundy, lub utrzymywane w sposób ciągły, aby zapewnić maksymalne bezpieczeństwo osób przebywających w takich obszarach.
Wymagania dotyczące źródeł światła:
Norma precyzuje minimalne wartości natężenia, równomierności i barwy światła dla dróg ewakuacyjnych, stref otwartych i miejsc wysokiego ryzyka. Systemy oświetlenia awaryjnego muszą umożliwiać identyfikację przeszkód, sprzętu bezpieczeństwa oraz kierunku ewakuacji, a także zapewniać stabilne parametry w całym okresie pracy awaryjnej i odporność na nagłe zmiany zasilania.
Spełnienie powyższych wymagań jest niezbędne, aby oświetlenie awaryjne skutecznie chroniło użytkowników budynku podczas zaniku zasilania lub innych sytuacji kryzysowych.
4. Wymagania fotometryczne dla oświetlenia awaryjnego
Projektowanie oświetlenia awaryjnego wymaga uwzględnienia wymogów fotometrycznych, które zapewniają bezpieczeństwo użytkowników budynku w sytuacjach awaryjnych. Norma PN‑EN 1838:2005 definiuje parametry świetlne dla dróg ewakuacyjnych, stref otwartych (antypanik) oraz stref wysokiego ryzyka.
Oświetlenie dróg ewakuacyjnych
Celem oświetlenia ewakuacyjnego jest umożliwienie bezpiecznego opuszczenia budynku. Minimalne natężenie światła na drodze ewakuacyjnej powinno wynosić 1 lx. W pobliżu urządzeń bezpieczeństwa, punktów pierwszej pomocy oraz przycisków alarmowych minimalne natężenie należy zwiększyć do 5 lx, mierzone w odległości 2 m od urządzenia, aby zapewnić ich łatwą identyfikację. W wersji normy z 2005 roku wymóg 5 lx dotyczył jedynie urządzeń znajdujących się na drodze ewakuacyjnej, natomiast dopiero aktualizacja z 2013 roku wprowadziła obowiązek utrzymania tego poziomu niezależnie od położenia urządzenia względem drogi ewakuacyjnej. Równomierność oświetlenia powinna gwarantować stosunek maksymalnego natężenia do minimalnego nie większy niż 40:1, eliminując ciemne strefy, które mogłyby powodować dezorientację.
Oświetlenie stref otwartych (antypanik)
W dużych pomieszczeniach otwartych, takich jak hale widowiskowe, centra handlowe czy audytoria, celem oświetlenia antypanic jest ograniczenie ryzyka paniki i umożliwienie bezpiecznego przemieszczania się w kierunku dróg ewakuacyjnych. Minimalne natężenie światła w tych strefach powinno wynosić 0,5 lx, z równomiernym rozkładem i ograniczeniem olśnienia, tak aby przeszkody były dobrze widoczne.
Oświetlenie stref wysokiego ryzyka
Strefy wysokiego ryzyka obejmują miejsca, w których wykonywane są czynności potencjalnie niebezpieczne, np. laboratoria, pomieszczenia techniczne lub strefy produkcyjne. W takich obszarach wymagane jest natychmiastowe lub ciągłe oświetlenie o natężeniu co najmniej 15 lx, umożliwiające bezpieczne prowadzenie procesów i właściwe zakończenie działań krytycznych. System musi zapewniać stabilność światła przez cały czas pracy awaryjnej.
Uwzględnienie wymagań dla wszystkich typów pomieszczeń – dróg ewakuacyjnych, stref otwartych i wysokiego ryzyka – jest kluczowe dla prawidłowego projektowania oświetlenia awaryjnego. Odpowiednie natężenie, równomierność i ciągłość światła zmniejszają ryzyko wypadków, paniki i zapewniają bezpieczną ewakuację oraz możliwość kontynuacji niezbędnych czynności podczas awarii zasilania.
5. Zasady oznakowania dróg ewakuacyjnych wynikające z PN‑EN 1838
Norma PN‑EN 1838:2005 podkreśla, że prawidłowe oznakowanie dróg ewakuacyjnych jest kluczowe dla bezpieczeństwa, ponieważ samo oświetlenie awaryjne nie gwarantuje pełnej widoczności tras ewakuacyjnych.
Wymagania dotyczące luminancji znaków
Znaki ewakuacyjne muszą być czytelne przy pracy oświetlenia awaryjnego i zapewniać odpowiedni poziom luminancji umożliwiający natychmiastową identyfikację kierunku ewakuacji. Po włączeniu systemu awaryjnego luminancja znaków powinna rosnąć stopniowo: w ciągu około 5 sekund osiągać połowę wymaganego poziomu, a w ciągu 60 sekund pełną wartość, co umożliwia ich rozpoznanie nawet w warunkach ograniczonej widoczności lub zadymienia.
Rozpoznawalność kierunków ewakuacji
Znaki powinny jednoznacznie wskazywać kierunek ewakuacji i być rozmieszczone w sposób spójny z przebiegiem drogi ewakuacyjnej oraz z oświetleniem awaryjnym. Prawidłowe rozmieszczenie znaków zmniejsza ryzyko dezorientacji użytkowników i pozwala na szybkie odnalezienie właściwej trasy wyjściowej.
Powiązanie z aktualnymi wymaganiami prawnymi i PN‑EN ISO 7010
Chociaż PN‑EN 1838:2005 odwołuje się do nieaktualnej już normy dotyczącej znaków bezpieczeństwa (PN‑EN 3864:1984), w praktyce projektowej i wykonawczej obowiązuje stosowanie piktogramów zgodnych z PN‑EN ISO 7010. Wynika to z zapisów Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, które wymagają stosowania aktualnych znaków bezpieczeństwa. PN‑EN ISO 7010 określa ujednoliconą formę i kolorystykę znaków, zapewniając ich natychmiastową rozpoznawalność i pełną zgodność z obowiązującymi regulacjami.
CZYTAJ WIĘCEJ
6. Najczęstsze błędy projektowe i wykonawcze
W praktyce projektowej i wykonawczej systemów oświetlenia awaryjnego często występują powtarzalne błędy, które mogą znacząco obniżać poziom bezpieczeństwa w budynkach oraz rodzić konsekwencje prawne. Do najczęstszych problemów należą:
Konsekwencje bezpieczeństwa i prawne:
Błędy projektowe i wykonawcze zwiększają ryzyko wypadków podczas ewakuacji, mogą spowodować panikę lub utrudnić akcję ratowniczą. Ponadto skutkują odpowiedzialnością prawną – brak zgodności z obowiązkami wynikającymi z Warunków Technicznych (§ 181) i normy PN‑EN 1838:2005 może prowadzić do sankcji dla inwestora, projektanta i wykonawcy, w tym do nakazu modernizacji systemu oraz odpowiedzialności cywilnej w przypadku szkód osobowych. Dodatkowo, zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji w sprawie ochrony przeciwpożarowej budynków (§ 16), brak wymaganego oświetlenia awaryjnego może skutkować uznaniem obiektu za zagrażający życiu ludzi, co nakłada na właściciela lub zarządcę obowiązek wdrożenia odpowiednich środków bezpieczeństwa pożarowego.
Redukcja błędów projektowych przy użyciu narzędzi wspomagających:

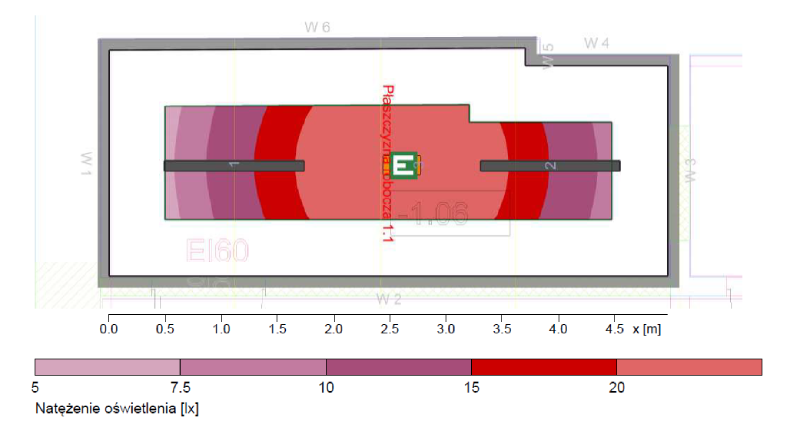

Aby wyeliminować część typowych błędów, projektanci powinni korzystać z oprogramowania wspomagającego projektowanie systemów oświetlenia awaryjnego. Takie narzędzia umożliwiają wykonanie symulacji rozmieszczenia i natężenia światła, co pozwala zweryfikować zgodność projektu z wymaganiami normy PN‑EN 1838:2005 oraz obowiązkami wynikającymi z przepisów prawa, zapewniając odpowiednie bezpieczeństwo użytkowników już na etapie projektowania.
Przykładowe programy stosowane w praktyce projektowej:
Wykorzystanie tych narzędzi pozwala projektantom przewidzieć i skorygować potencjalne problemy jeszcze przed realizacją instalacji, minimalizując ryzyko niezgodności z normami i przepisami oraz zwiększając bezpieczeństwo użytkowników budynku.
6. Podsumowanie
Oświetlenie awaryjne to kluczowy element bezpieczeństwa w budynkach. Jego zadaniem jest zapewnienie widoczności w sytuacjach nagłego zaniku zasilania, tak aby ludzie mogli bezpiecznie opuścić obiekt. Obowiązek jego stosowania wynika zarówno z przepisów budowlanych, jak i z regulacji przeciwpożarowych. Prawo dokładnie określa, w jakich miejscach musi być montowane – przede wszystkim na drogach ewakuacyjnych, w strefach przeznaczonych dla ludzi oraz w wybranych obiektach o podwyższonym ryzyku.
Norma PN-EN 1838:2005 opisuje, jakie parametry powinno spełniać światło awaryjne: jak jasno ma świecić, jak równomiernie ma oświetlać przestrzeń oraz jak powinny być rozmieszczone oprawy. Dzięki temu oświetlenie nie tylko „świeci”, ale realnie pomaga w ewakuacji i zapobiega chaosowi podczas awarii.
Aby upewnić się, że instalacja spełnia te wymagania, projektanci wykorzystują specjalistyczne programy tworzące symulacje oświetlenia, takie jak DIALux, Relux czy AGi32. Pozwalają one sprawdzić, czy projekt będzie działał zgodnie z normą jeszcze zanim zostanie wykonany.
Poprawne zaprojektowanie i utrzymanie oświetlenia awaryjnego ma ogromne znaczenie: wpływa na bezpieczeństwo ludzi, chroni przed odpowiedzialnością prawną, a w skrajnych przypadkach decyduje o tym, czy budynek zostanie uznany za bezpieczny do użytkowania.
Najczęściej zadawane pytania (FAQ)
1. Czy oświetlenie awaryjne jest obowiązkowe w każdym budynku?
Nie. Oświetlenie awaryjne nie jest wymagane we wszystkich budynkach, lecz w tych, które zostały wymienione w przepisach techniczno-budowlanych (§ 181 WT).
2. Jaki jest zakres normy PN-EN 1838:2005 i czym różni się od PN-EN 50172:2005?
PN-EN 1838 definiuje wymagania fotometryczne oświetlenia awaryjnego: minimalne natężenie, równomierność, luminancję znaków, wymagany czas włączenia i poziom widoczności dla dróg ewakuacyjnych, stref otwartych i stref wysokiego ryzyka.
PN-EN 50172 reguluje organizację systemu: źródła zasilania, testy, schematy, dokumentację i obowiązki właściciela obiektu.
W praktyce projektowej stosuje się je łącznie — jedna określa parametry światła, druga sposób działania i utrzymania systemu.
3. Jakie są kluczowe wymagania techniczne oświetlenia awaryjnego według PN-EN 1838?
Do najważniejszych należą:
– minimalne natężenie 1 lx na drogach ewakuacyjnych i 0,5 lx w strefach otwartych,
– 15 lx w strefach wysokiego ryzyka,
– osiągnięcie 50% wymaganego natężenia w 5 s i pełnego poziomu w 60 s,
– minimalny czas działania 1 godzina (zgodnie również z WT),
– równomierny rozkład światła bez ciemnych pól,
– zapewnienie czytelności urządzeń bezpieczeństwa oraz oznakowania ewakuacyjnego.
4. Jakie błędy projektowe i wykonawcze są najczęstsze?
Najczęściej spotykane błędy to:
– niewłaściwe rozmieszczenie opraw powodujące powstawanie ciemnych stref,
– dobór opraw o zbyt małej mocy i niespełnienie 1 lx/0,5 lx/15 lx,
– błędne, nieczytelne lub źle oświetlone oznakowanie,
– brak zgodności z czasami włączenia lub z wymogami WT i normy.
Skutkiem błędów może być uznanie obiektu za zagrażający życiu (zgodnie z § 16 rozporządzenia MSWiA), konieczność modernizacji instalacji, a w razie zdarzenia — odpowiedzialność cywilna projektanta, wykonawcy lub inwestora.
5. Jak projektanci mogą skutecznie weryfikować zgodność systemu z normą PN-EN 1838?
Najbardziej efektywnym sposobem jest wykonywanie symulacji fotometrycznych w profesjonalnym oprogramowaniu. Narzędzia takie jak DIALux, Relux czy AGi32 umożliwiają modelowanie budynku, rozmieszczenia opraw, analizę natężenia światła oraz weryfikację zgodności z normą PN-EN 1838 i wymaganiami Warunków Technicznych. Dzięki temu większość błędów można wyeliminować jeszcze przed realizacją projektu.
